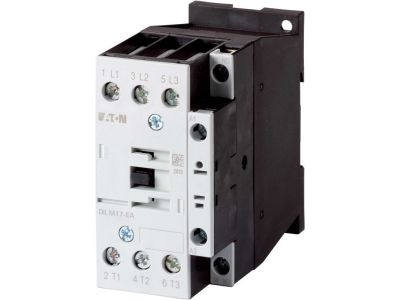

Stycznik mocy DILM 17A 3P 7,5kW 24V DC 1NO DILM17-10-EA(RDC24) | 189910 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON o oznaczeniu DILM17-10-EA(RDC24) to zaawansowany aparat łączeniowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest dedykowane do sterowania silnikami elektrycznymi o mocy do 7,5 kW przy napięciu 400 V. Znamionowy prąd roboczy w kategorii AC-3 wynosi 18 A, co zapewnia wysoką wydajność w standardowych cyklach pracy silników indukcyjnych.

• Napęd DC: Cewka sterująca zasilana napięciem 24V DC gwarantuje stabilną pracę i jest kompatybilna z systemami automatyki opartymi na sterownikach PLC.
• Styk pomocniczy: Zintegrowany styk 1NO (normalnie otwarty) pozwala na łatwą realizację układów podtrzymania lub sygnalizację stanu pracy urządzenia.
• Zaciski śrubowe: Solidny system podłączeniowy zapewnia trwały styk elektryczny i odporność na wstrząsy, co jest kluczowe w środowisku przemysłowym.
• Kompatybilność IE3: Stycznik został zoptymalizowany pod kątem współpracy z nowoczesnymi, energooszczędnymi silnikami o klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne normy bezpieczeństwa i jakości, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Aparat jest w pełni przystosowany do pracy w kategoriach użytkowania AC-1 (obciążenia nieindukcyjne, np. piece oporowe), AC-3 (rozruch i wyłączanie silników klatkowych) oraz AC-4 (rozruch, hamowanie przeciwprądem i impulsowanie silników). Oznaczenie logo IE3 na opakowaniu gwarantuje, że urządzenie przeszło testy pod kątem współpracy z napędami o wysokiej efektywności energetycznej.

Zastosowanie

Stycznik DILM17-10-EA(RDC24) znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania napędami pomp, wentylatorów oraz przenośników taśmowych.
• Zarządzania pracą pieców oporowych i systemów grzewczych (kategoria AC-1).
• Układów nawrotnych i sterowania procesami wymagającymi częstego łączenia (kategoria AC-4).
• Prefabrykacji rozdzielnic sterowniczych, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Przewody o przekroju dostosowanym do prądu 18 A powinny być starannie odizolowane i osadzone w zaciskach. Dzięki zastosowaniu napędu DC, stycznik charakteryzuje się mniejszym poborem mocy przez cewkę, co redukuje emisję ciepła wewnątrz szafy sterowniczej.

FAQ

• Czy ten stycznik nadaje się do silników o wysokiej sprawności? Tak, model ten jest w pełni kompatybilny z silnikami klasy IE3, co czyni go przyszłościowym wyborem dla nowoczesnych instalacji.
• Jakie jest napięcie sterowania cewki? Stycznik posiada cewkę na napięcie stałe 24V DC (RDC24), co jest standardem w nowoczesnych szafach sterowniczych.
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik wyposażony jest w jeden fabryczny styk pomocniczy zwierny (1NO).
• Jaka jest maksymalna moc silnika, którą może sterować ten aparat? Przy napięciu 400V AC, stycznik może bezpiecznie załączać silniki o mocy do 7,5 kW.
