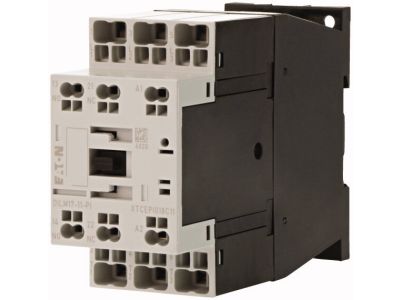

Stycznik mocy DILM 17A 3P 7,5kW 230V AC 1NO 1NC DILM17-11(230V50HZ,240V60HZ)-PI | 199279 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199279 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest przystosowane do pracy z prądem znamionowym wynoszącym 17 A w kategorii użytkowania AC-3 (przy napięciu 380 V - 400 V), co przekłada się na zdolność łączeniową dla standardowych silników indukcyjnych o mocy do 7,5 kW.

Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In. Pozwala ona na beznarzędziowe i błyskawiczne podłączanie przewodów, co znacząco skraca czas montażu w szafach sterowniczych oraz eliminuje ryzyko poluzowania się połączeń pod wpływem wibracji. Stycznik został wyposażony w zintegrowany układ styków pomocniczych 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy urządzenia.

• Wysoka wydajność prądowa: Prąd cieplny umowny na wolnym powietrzu (AC-1) wynosi aż 40 A, co pozwala na obsługę obciążeń rezystancyjnych, takich jak piece oporowe.
• Kompatybilność z silnikami IE3: Urządzenie zostało zoptymalizowane pod kątem wyższych prądów rozruchowych generowanych przez energooszczędne silniki klasy IE3.
• Wszechstronność sterowania: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) zapewnia kompatybilność ze standardowymi sieciami zasilającymi.

Zgodność z Normami

Stycznik DILM17-11 spełnia rygorystyczne międzynarodowe normy bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach B2B. Urządzenie jest w pełni zgodne z normą IEC/EN 60947, która definiuje wymagania dla aparatury niskonapięciowej. Dzięki certyfikacji dla kategorii użytkowych AC-1, AC-3 oraz AC-4, stycznik gwarantuje bezpieczną pracę zarówno przy rozruchu bezpośrednim, jak i przy nawrotnym sterowaniu silnikami (praca impulsowa, hamowanie przeciwprądem).

Zastosowanie

Dzięki swojej solidnej konstrukcji i zaawansowanym parametrom, stycznik EATON znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Sterowanie napędami taśmociągów, pomp, wentylatorów oraz sprężarek.
• Systemy grzewcze: Załączanie obciążeń nieindukcyjnych w przemysłowych piecach oporowych (kategoria AC-1).
• Ciężkie warunki pracy: Dzięki kategorii AC-4, stycznik idealnie nadaje się do maszyn wymagających częstego załączania i wyłączania w trakcie pracy oraz cofania kierunku obrotów.
• Rozdzielnice modułowe: Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm. Dzięki zaciskom Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez bezpośrednie wciśnięcie w gniazdo zacisku. W przypadku demontażu lub stosowania przewodów linkowych bez tulejek, należy zwolnić mechanizm sprężynowy za pomocą śrubokręta. Należy zwrócić uwagę na zachowanie odpowiedniej temperatury otoczenia – prąd znamionowy 40 A dotyczy pracy przy 40°C w otwartej przestrzeni; w przypadku montażu w szczelnej obudowie, prąd ten należy zredukować do 32 A.

FAQ

1. Czy zaciski Push-In są odporne na wstrząsy?
Tak, technologia Push-In zapewnia stały docisk sprężynowy, który jest znacznie bardziej odporny na wibracje i wstrząsy niż tradycyjne zaciski śrubowe, co eliminuje konieczność okresowego dociągania śrub.

2. Czy ten stycznik może współpracować z silnikami o wysokiej klasie sprawności?
Tak, model DILM17-11 jest w pełni przystosowany do obsługi silników klasy IE3, które charakteryzują się specyficzną charakterystyką prądu rozruchowego.

3. Jakie styki pomocnicze posiada to urządzenie?
Stycznik posiada fabrycznie wbudowane dwa styki pomocnicze: jeden zwierny (1NO) oraz jeden rozwierny (1NC), co pozwala na realizację podstawowej logiki sterowania bez konieczności dokupowania dodatkowych modułów.
