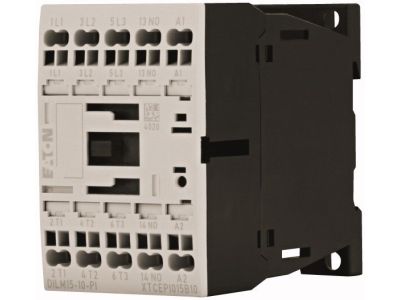

Stycznik mocy DILM 15A 3P 7,5kW 24V DC 1NO DILM15-10(24VDC)-PI | 199253 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199253 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 15,5 A w kategorii AC-3 przy napięciu 400 V, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wydajność prądowa: Znamionowy prąd roboczy AC-3 (400V) wynosi 15,5 A, natomiast prąd cieplny umowny AC-1 przy 40°C sięga 22 A.
• Sterowanie DC: Cewka zasilana napięciem bezpiecznym 24V DC idealnie współpracuje z systemami automatyki opartymi na sterownikach PLC.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO).
• Technologia Push-In: Beznarzędziowe podłączanie przewodów gwarantuje niezawodność styku i wysoką odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do pracy w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Należy zwrócić uwagę, że zgodnie ze specyfikacją producenta, model ten nie jest przeznaczony do bezpośredniej współpracy z silnikami o najwyższej klasie sprawności IE3, co jest istotnym parametrem przy projektowaniu nowoczesnych układów napędowych.

Zastosowanie

Stycznik DILM15-10(24VDC)-PI znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn i szaf sterowniczych. Dzięki obsłudze kategorii AC-1, doskonale nadaje się do sterowania obciążeniami nieindukcyjnymi, takimi jak piece oporowe. W kategorii AC-3 i AC-4 urządzenie sprawdza się przy rozruchu standardowych silników indukcyjnych, ich wyłączaniu w trakcie pracy, a także w operacjach wymagających częstego łączenia, cofania czy pracy spowolnionej. Jest to idealny komponent dla integratorów systemów automatyki poszukujących niezawodnych elementów wykonawczych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki zaciskom typu Push-In, instalacja przewodów polega na ich bezpośrednim wsunięciu do gniazda, co zapewnia optymalną siłę docisku bez ryzyka uszkodzenia gwintu. Przy montażu w obudowach należy pamiętać, że prąd cieplny umowny Ith ulega obniżeniu do 18 A ze względu na ograniczone warunki chłodzenia. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz weryfikację napięcia sterującego cewki (24V DC) przed podaniem zasilania, aby uniknąć uszkodzenia układu magnetycznego.

FAQ

• Czy ten stycznik wymaga użycia narzędzi do podłączenia przewodów? Nie, dzięki technologii Push-In przewody sztywne lub z tulejkami można montować beznarzędziowo.
• Czy urządzenie posiada styki pomocnicze? Tak, stycznik jest wyposażony w jeden fabryczny styk pomocniczy zwierny (1NO).
• Czy mogę zastosować ten model do silnika klasy IE3? Producent zaznacza, że ten konkretny model nie jest odpowiedni do silników o klasie sprawności IE3.
• Jakie jest napięcie sterowania? Stycznik sterowany jest napięciem stałym 24V DC.
