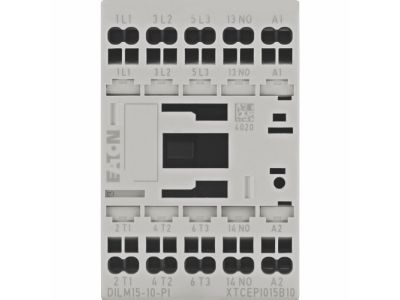

Stycznik mocy DILM 15A 3P 7,5kW 24V AC 1NO DILM15-10(24V50/60HZ)-PI | 199251 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199251 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu odbiornikami energii w instalacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 15,5 A w kategorii AC-3 (przy napięciu 400 V), co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 7,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In. System ten umożliwia błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

• Wydajność prądowa: Konwencjonalny prąd termiczny Ith dla obciążeń nieindukcyjnych (AC-1) wynosi aż 22 A w otwartej przestrzeni.
• Konfiguracja styków: Urządzenie posiada 3 główne tory prądowe oraz jeden zintegrowany zestyk pomocniczy zwierny (1NO).
• Napięcie sterowania: Cewka zasilana prądem przemiennym 24V 50/60Hz, idealna do bezpiecznych obwodów sterowania.
• Wszechstronność kategorii: Przystosowany do pracy w kategoriach AC-1, AC-3 oraz wymagającej kategorii AC-4 (tryb impulsowy i nawrotny).

Zgodność z Normami

Stycznik DILM15-10(24V50/60HZ)-PI został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co gwarantuje precyzyjne oznaczenie zacisków i bezpieczną współpracę z innymi komponentami automatyki. Urządzenie spełnia rygorystyczne wymagania dla aparatury niskonapięciowej, zapewniając długą żywotność mechaniczną i elektryczną nawet przy częstym przełączaniu obciążeń indukcyjnych.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, stycznik znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie silnikami: Rozruch i wyłączanie silników klatkowych w maszynach przemysłowych (do 7,5 kW przy 400V).
• Systemy grzewcze: Obsługa pieców oporowych i obciążeń o niskiej indukcyjności (kategoria AC-1).
• Automatyka budynkowa: Sterowanie oświetleniem i systemami wentylacji o dużym poborze prądu.
• Praca impulsowa: Dzięki certyfikacji dla kategorii AC-4, stycznik może być stosowany w układach hamowania przeciwprądem oraz w trybach nawrotnych.
• Uwaga: Produkt nie jest odpowiedni do sterowania silnikami o wysokiej klasie wydajności energetycznej IE3.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN. Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami wystarczy wsunąć w gniazdo zacisku, co zapewnia optymalną siłę docisku bez konieczności okresowego dociągania śrub. Urządzenie umożliwia rozbudowę o dodatkowe moduły styków pomocniczych serii DILM12-XHI…-PI, DILM32-XHI…-PI oraz DILA-XHI(V)…-PI, co pozwala na łatwą adaptację do złożonych układów logicznych. Należy zachować odpowiednie odstępy wentylacyjne przy montażu wielu urządzeń obok siebie, szczególnie przy pracy z maksymalnym prądem termicznym.

FAQ

• Czy zaciski Push-In są odporne na wstrząsy? Tak, technologia sprężynowa Push-In zapewnia stały docisk przewodu, co czyni ją znacznie bardziej odporną na wibracje niż tradycyjne zaciski śrubowe.
• Jakie jest napięcie cewki tego modelu? Ten konkretny model (SKU 199251) posiada cewkę sterującą na napięcie 24V AC (50/60Hz).
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z dedykowanymi blokami styków pomocniczych Eaton w wersji Push-In.
• Czy stycznik nadaje się do silników IE3? Zgodnie ze specyfikacją producenta, ten model nie jest zalecany do bezpośredniej obsługi silników klasy IE3.
