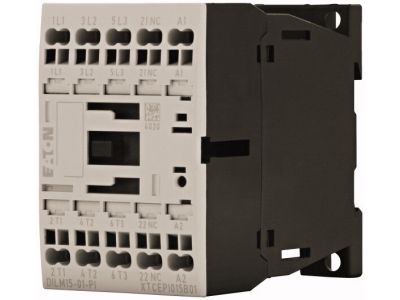

Stycznik mocy DILM 15A 3P 7,5kW 230V AC 1NC DILM15-01(230V50HZ,240V60HZ)-PI | 199254 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM15-01-PI o numerze katalogowym 199254 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi oraz odbiornikami rezystancyjnymi. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 15,5 A w kategorii AC-3 (przy napięciu 400 V), co pozwala na efektywne załączanie silników klatkowych o mocy do 7,5 kW. Dzięki zastosowaniu innowacyjnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.

• Wydajność prądowa: Znamionowy prąd pracy AC-1 dla obciążeń nieindukcyjnych wynosi 22 A (przy 40 °C), co czyni go idealnym do sterowania piecami oporowymi.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1 NC).
• Zestyk Mirror: Zapewnia bezpieczeństwo w układach sterowania dzięki możliwości monitorowania stanu styków głównych.
• Wszechstronność kategorii użytkowych: Stycznik jest przystosowany do pracy w kategoriach AC-1, AC-3 oraz AC-4 (tryb impulsowy i hamowanie przeciwprądem).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co gwarantuje odpowiednie oznaczenie zacisków i charakterystykę pracy styków pomocniczych. Urządzenie posiada wbudowany zestyk lustrzany (mirror contact), co jest kluczowe dla spełnienia wymagań dotyczących niezawodności w systemach bezpieczeństwa maszynowego. Należy pamiętać, że model ten nie jest dedykowany do obsługi silników o wysokiej klasie wydajności energetycznej IE3.

Zastosowanie

Stycznik EATON DILM15-01-PI znajduje szerokie zastosowanie w przemyśle oraz automatyce budynkowej. Dzięki obsłudze wielu kategorii użytkowych, urządzenie sprawdza się w:

• Kategorii AC-3: Standardowy rozruch i wyłączanie silników klatkowych w pompach, wentylatorach i przenośnikach.
• Kategorii AC-4: Trudne warunki pracy, takie jak tryb nawrotny, impulsowanie (tzw. jogging) oraz hamowanie przeciwprądowe silników.
• Kategorii AC-1: Sterowanie systemami grzewczymi i obciążeniami o charakterze rezystancyjnym.
• Systemach modułowych: Możliwość rozbudowy o dodatkowe moduły styków pomocniczych serii DILM12-XHI…-PI oraz DILM32-XHI…-PI.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN. Kluczowym atutem jest system połączeń Push-In, który pozwala na bezpośrednie wsuwanie przewodów sztywnych lub elastycznych z tulejkami. Taki sposób podłączenia gwarantuje stały docisk styku, niezależny od umiejętności montera, co jest istotne w środowiskach narażonych na wibracje. Przy projektowaniu rozmieszczenia w obudowie należy uwzględnić, że konwencjonalny prąd termiczny w obudowie wynosi 18 A dla układów 3-biegunowych. Urządzenie jest zasilane napięciem sterowniczym 230V AC (50Hz) / 240V AC (60Hz).

FAQ

• Czy ten stycznik nadaje się do silników IE3? Nie, zgodnie ze specyfikacją producenta, ten konkretny model nie jest odpowiedni do silników o klasie wydajności energetycznej IE3.
• Jakie są zalety zacisków Push-In? Zaciski Push-In skracają czas montażu nawet o 50% i zapewniają odporność na wstrząsy, co eliminuje konieczność okresowego dociągania śrub.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z modułami pomocniczymi EATON serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI w wersji Push-In.
• Jaka jest maksymalna moc silnika przy 400V? Maksymalna moc znamionowa dla silnika trójfazowego w kategorii AC-3 przy napięciu 380-400V wynosi 7,5 kW.
