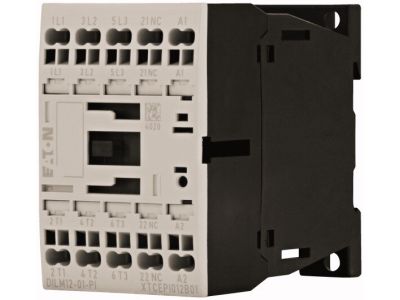

Stycznik mocy DILM 12A 3P 5,5kW 24V AC 1NC DILM12-01(24V50/60HZ)-PI | 199246 Eaton

Alternatywny kod produktu: DILM12-01(24V50/60HZ)-PI

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199246 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 12 A w kategorii AC-3 (przy napięciu 400 V), co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW. Wyposażony w cewkę sterującą na napięcie 24V AC 50/60Hz, stycznik ten jest idealnym komponentem do systemów automatyki, gdzie bezpieczeństwo i niezawodność są priorytetem.

• Technologia Push-In: Zastosowanie innowacyjnych zacisków wtykowych typu Push-In pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem wibracji.
• Wsparcie dla silników IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi nowoczesnych, wysokosprawnych silników klasy IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), umożliwiający realizację blokad elektrycznych lub sygnalizację stanu pracy.
• Wydajność termiczna: Prąd cieplny umowny (Ith) na wolnym powietrzu wynosi 22 A, co gwarantuje stabilną pracę nawet przy obciążeniach rezystancyjnych w kategorii AC-1.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe normy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektrotechnicznych. Stycznik DILM12-01 został zaprojektowany zgodnie z normą IEC/EN 60947, co potwierdza jego zdolność do pracy w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Dzięki temu urządzenie może być bezpiecznie stosowane do rozruchu, wyłączania w trakcie pracy oraz nawrotnego sterowania silnikami indukcyjnymi. Posiada certyfikację pozwalającą na stosowanie go w nowoczesnych układach napędowych wymagających wysokiej odporności na przeciążenia.

Zastosowanie

Stycznik EATON DILM12-01 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, systemach HVAC oraz rozdzielnicach zasilających. Dzięki swojej wszechstronności doskonale sprawdza się w:

• Sterowaniu standardowymi silnikami indukcyjnymi w układach wentylacji i pompowych.
• Obsłudze pieców oporowych i obciążeń nieindukcyjnych (kategoria AC-1).
• Układach wymagających częstego łączenia, takich jak maszyny pakujące czy linie produkcyjne (kategoria AC-4).
• Systemach automatyki budynkowej, gdzie wymagane jest pewne przełączanie obwodów mocy przy niskim napięciu sterowania 24V AC.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez bezpośrednie wciśnięcie w zacisk. W przypadku demontażu lub stosowania przewodów linkowych bez tulejek, należy zwolnić sprężynę zacisku za pomocą śrubokręta. Należy zachować odpowiednie odstępy izolacyjne pomiędzy sąsiednimi aparatami, szczególnie przy pracy z pełnym obciążeniem znamionowym. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (24V AC) z napięciem w obwodzie sterowania, aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy ten stycznik nadaje się do silników o wysokiej sprawności? Tak, model ten jest w pełni kompatybilny z silnikami klasy IE3, co czyni go przyszłościowym wyborem dla nowoczesnych instalacji energooszczędnych.
• Co oznacza skrót PI w nazwie? Skrót PI odnosi się do technologii Push-In, czyli bezśrubowego systemu łączenia przewodów, który zapewnia trwałość połączenia i odporność na wstrząsy.
• Czy mogę zamontować dodatkowe styki pomocnicze? Tak, seria DILM firmy Eaton umożliwia rozbudowę o dodatkowe bloki styków pomocniczych montowanych czołowo lub bocznie, zależnie od potrzeb projektu.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (199246) posiada cewkę zasilaną napięciem przemiennym 24V AC 50/60Hz.
