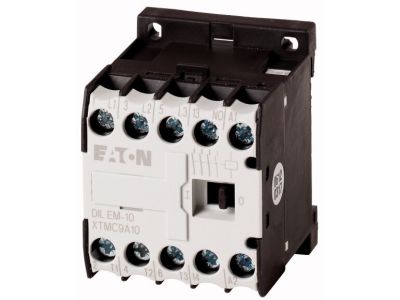

Stycznik mocy DILEM 9A 3P 4kW 42V AC 1NO DILEM-10(42V50HZ,48V60HZ) | 051782 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILEM to kompaktowe i niezawodne rozwiązanie dedykowane do sterowania odbiornikami energii elektrycznej w układach automatyki przemysłowej oraz instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 9A oraz mocą łączeniową na poziomie 4kW (dla AC-3, 400V), co czyni go idealnym komponentem do sterowania silnikami klatkowymi o mniejszej mocy. Wyposażony w trzy główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy zwierny (1NO), stycznik zapewnia precyzyjne przełączanie obwodów.

• Wysoka trwałość mechaniczna: Konstrukcja aparatu pozwala na wykonanie do 7 milionów cykli łączeniowych, co gwarantuje długoletnią, bezawaryjną pracę nawet w wymagających cyklach roboczych.
• Napięcie sterujące: Cewka zasilana napięciem 42V AC (50Hz) / 48V AC (60Hz) pozwala na bezpieczną pracę w specyficznych układach sterowania.
• Bezpieczeństwo: Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcem zgodnie z normą VDE 0106 cz.100 zapewniają ochronę personelu obsługującego.
• Możliwość rozbudowy: Modułowa konstrukcja umożliwia dołożenie do 4 dodatkowych styków pomocniczych, co znacząco zwiększa funkcjonalność urządzenia w złożonych układach logicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy międzynarodowe, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla niskonapięciowej aparatury rozdzielczej i sterowniczej. Znamionowe napięcie izolacji (Ui) wynosi 690V, co świadczy o wysokiej wytrzymałości dielektrycznej urządzenia. Dodatkowo, zintegrowane styki pomocnicze działają jako zestyki wymuszone, co jest kluczowe w systemach bezpieczeństwa i monitoringu stanu pracy urządzenia.

Zastosowanie

Stycznik DILEM-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych oraz modernizacji parków maszynowych. Dzięki swoim kompaktowym wymiarom, jest niezastąpiony wszędzie tam, gdzie przestrzeń montażowa jest ograniczona. Główne obszary wykorzystania to:

• Bezpośrednie załączanie silników elektrycznych o mocy do 4kW.
• Sterowanie układami oświetleniowymi oraz grzewczymi.
• Systemy wentylacji i klimatyzacji (HVAC).
• Układy automatyki wymagające separacji galwanicznej i sterowania niskim napięciem AC.
• Budowa układów nawrotnych (przy wykorzystaniu blokady mechanicznej).

Wskazówki Montażowe

Montaż stycznika EATON DILEM jest intuicyjny i elastyczny, co skraca czas instalacji. Urządzenie można zamontować na standardowej szynie DIN (TS35) lub bezpośrednio na płycie montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk i odporność na wstrząsy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania przewodów, aby uniknąć przegrzewania się styków. Dzięki dostępności szerokiej gamy akcesoriów, takich jak moduły ochronne (RC lub warystory), zwory punktu gwiazdowego czy komplety okablowania, konfiguracja gotowego układu rozruchowego jest szybka i profesjonalna.

FAQ

• Czy do tego stycznika mogę dołożyć styki pomocnicze? Tak, konstrukcja pozwala na montaż czołowy dodatkowych bloków styków pomocniczych (maksymalnie 4 styki).
• Jakie jest napięcie izolacji tego modelu? Znamionowe napięcie izolacji Ui wynosi 690V AC.
• Czy stycznik posiada blokadę mechaniczną? Blokada mechaniczna jest dostępna jako opcjonalne akcesorium, idealne do budowy układów SZR lub nawrotnych.
• Jaka jest trwałość tego urządzenia? Producent deklaruje trwałość mechaniczną na poziomie 7 000 000 cykli, co plasuje ten model w czołówce aparatów tej klasy.
