Stycznik mocy DILEM 9A 3P 4kW 230V AC 1NO DILEM-10(230V50HZ,240V60HZ) | 051786 Eaton

Opis i Kluczowe Cechy

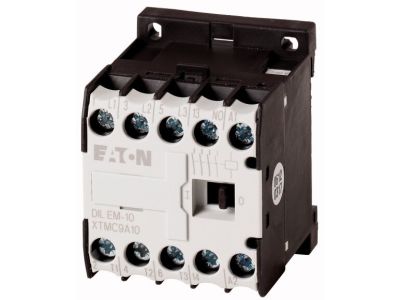

Stycznik mocy DILEM-10 marki EATON to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania odbiornikami energii elektrycznej w układach automatyki przemysłowej oraz instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym 9A (w kategorii AC-3) oraz mocą łączeniową wynoszącą 4 kW przy napięciu 400V. Wyposażony w 3 bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO), stycznik ten zapewnia wysoką funkcjonalność przy zachowaniu minimalnych gabarytów. Znamionowe napięcie izolacji (Ui) na poziomie 690V gwarantuje bezpieczeństwo pracy w wymagających warunkach sieciowych. Wyjątkowa trwałość mechaniczna, sięgająca 7 milionów cykli łączeniowych, czyni go jednym z najbardziej żywotnych komponentów w swojej klasie, co bezpośrednio przekłada się na obniżenie kosztów eksploatacji i rzadsze przestoje serwisowe.

• Zestyki wymuszone: Zintegrowany styk pomocniczy działa jako zestyk wymuszony, co jest kluczowe w układach bezpieczeństwa.
• Możliwość rozbudowy: Konstrukcja pozwala na dołożenie do 4 dodatkowych łączników pomocniczych, co zwiększa elastyczność projektową.
• Solidne zaciski: Połączenia śrubowe zapewniają pewny styk elektryczny i odporność na wibracje.
• Uniwersalne zasilanie: Cewka sterująca przystosowana do pracy przy 230V 50Hz oraz 240V 60Hz.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947, regulującej parametry aparatury niskonapięciowej. Dodatkowo, urządzenie zapewnia stopień ochrony IP20, co chroni przed przypadkowym dotknięciem części pod napięciem palcem. Zgodność z wytycznymi VDE 0106 cz. 100 gwarantuje pełne zabezpieczenie przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa personelu obsługującego rozdzielnice.

Zastosowanie

Stycznik DILEM-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagana jest wysoka niezawodność przy ograniczonej przestrzeni montażowej. Idealnie sprawdza się w:

• Sterowaniu silnikami klatkowymi o mocy do 4 kW w układach napędowych.
• Systemach oświetleniowych i grzewczych wymagających częstego załączania.
• Układach sterowania wentylacją i klimatyzacją (HVAC).
• Budowie szaf sterowniczych i rozdzielnic modułowych dzięki możliwości montażu na szynie DIN.
• Aplikacjach wymagających blokad mechanicznych i elektrycznych (przy użyciu dedykowanych akcesoriów).

Wskazówki Montażowe

Montaż stycznika DILEM-10 jest intuicyjny i pozwala na dużą swobodę instalacyjną. Urządzenie można zamontować na standardowej szynie montażowej DIN (TS35) lub bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Dzięki kompaktowej budowie, styczniki te mogą być montowane w gęstych rzędach, co pozwala na optymalizację miejsca w szafie sterowniczej. W przypadku pracy w trudnych warunkach elektromagnetycznych, producent przewidział możliwość montażu opcjonalnych układów ochronnych (RC lub warystorów) bezpośrednio na zaciskach cewki.

FAQ

1. Czy do stycznika DILEM-10 można dołożyć styki pomocnicze?
Tak, urządzenie pozwala na rozbudowę o maksymalnie 4 dodatkowe łączniki pomocnicze montowane od czoła, co pozwala na realizację zaawansowanych funkcji logicznych i sygnalizacyjnych.

2. Jakie akcesoria są dostępne dla tego modelu?
System DILEM oferuje bogaty wachlarz akcesoriów, w tym moduły łączników pomocniczych, układy ochronne cewki, zwory punktu gwiazdowego do rozruchów gwiazda-trójkąt, kompletne zestawy okablowania oraz blokady mechaniczne do układów nawrotnych.

3. Czy stycznik posiada zabezpieczenie przed dotykiem?
Tak, stycznik jest wykonany w standardzie IP20 i spełnia normę VDE 0106 cz. 100, co zapewnia pełną ochronę przed dotknięciem części czynnych przez operatora.
