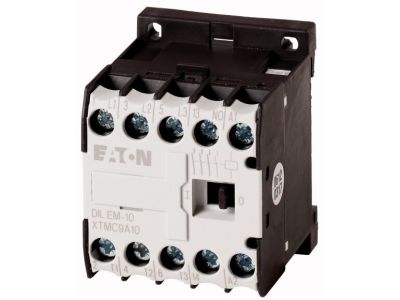

Stycznik mocy DILEM 9A 3P 4kW 110V AC 1NO DILEM-10(110V50HZ,120V60HZ) | 051783 Eaton

Opis i Kluczowe Cechy

Stycznik mocy DILEM-10 (110V50HZ, 120V60HZ) marki EATON to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania odbiornikami energii elektrycznej w układach automatyki przemysłowej oraz instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 9A oraz mocą łączeniową do 4kW przy napięciu 400V AC-3. Wyposażone w trzy bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO), zapewnia precyzyjne sterowanie obwodami. Cewka sterująca przystosowana jest do pracy z napięciem 110V AC (50Hz) lub 120V AC (60Hz), co czyni go uniwersalnym komponentem w systemach o specyficznych wymaganiach zasilania.

• Wysoka trwałość mechaniczna: Konstrukcja pozwala na wykonanie do 7 milionów cykli łączeniowych, co gwarantuje długowieczność i minimalizuje koszty serwisowe.
• Bezpieczeństwo użytkowania: Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcem zgodnie z normą VDE 0106 cz. 100 zapewniają bezpieczeństwo personelu obsługującego.
• Napięcie izolacji (Ui): Znamionowe napięcie izolacji wynoszące 690V pozwala na bezpieczną pracę w wymagających warunkach elektroenergetycznych.
• Możliwość rozbudowy: System modułowy pozwala na dołączenie do 4 dodatkowych styków pomocniczych, co zwiększa elastyczność projektową.

Zgodność z Normami

Stycznik DILEM-10 został zaprojektowany i wyprodukowany w oparciu o rygorystyczne standardy międzynarodowe. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Urządzenie posiada zestyki wymuszone w ramach styków pomocniczych, co jest kluczowe dla systemów bezpieczeństwa i monitorowania stanu pracy urządzenia. Zgodność z wytycznymi VDE 0106 cz. 100 gwarantuje ochronę przed bezpośrednim kontaktem z częściami pod napięciem.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokim parametrom łączeniowym, stycznik EATON DILEM znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie silnikami: Idealny do bezpośredniego rozruchu silników klatkowych o mocy do 4kW.
• Systemy HVAC: Zarządzanie pracą wentylatorów, pomp oraz nagrzewnic w układach klimatyzacji i wentylacji.
• Automatyka maszynowa: Wykorzystywany w szafach sterowniczych do załączania obwodów pomocniczych i wykonawczych.
• Oświetlenie: Sterowanie rozbudowanymi sekcjami oświetlenia przemysłowego i zewnętrznego.

Wskazówki Montażowe

Montaż stycznika DILEM-10 jest intuicyjny i pozwala na dużą swobodę instalacyjną. Urządzenie można zamontować na standardowej szynie montażowej DIN (TS35) lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Połączenia elektryczne realizowane są za pomocą solidnych zacisków śrubowych, które zapewniają trwały styk i odporność na wstrząsy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania przewodów, aby uniknąć przegrzewania się styków. Szeroka gama akcesoriów, takich jak blokady mechaniczne, układy ochronne (RC, warystory) czy zwory punktu gwiazdowego, pozwala na szybką budowę układów nawrotnych oraz gwiazda-trójkąt.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki? Tak, konstrukcja pozwala na montaż modułów łączników pomocniczych, oferując łącznie do 4 dodatkowych torów sygnałowych.
• Jakie jest napięcie sterowania cewki? Cewka jest przystosowana do napięcia przemiennego 110V AC przy 50Hz lub 120V AC przy 60Hz.
• Czy stycznik posiada blokadę mechaniczną? Blokada mechaniczna jest dostępna jako opcjonalne akcesorium, co pozwala na bezpieczne zestawianie układów nawrotnych.
• Jaki jest stopień ochrony urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
