Stycznik mocy DILEM 12A 3P 5,5kW 230V AC 1NO DILEM12-10-EA(230V50HZ,240V60HZ) | 189987 Eaton

Opis i Kluczowe Cechy

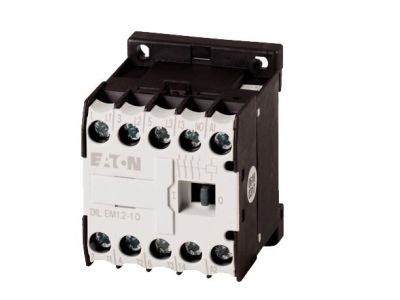

Stycznik mocy EATON z serii DILEM o numerze katalogowym 189987 to wysokiej klasy miniaturowe urządzenie łączeniowe, zaprojektowane z myślą o wymagających aplikacjach przemysłowych i automatyce budynkowej. Urządzenie charakteryzuje się kompaktową budową, co pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności i niezawodności. Stycznik posiada trzy bieguny główne oraz zintegrowany styk pomocniczy 1NO (normalnie otwarty), co ułatwia realizację układów sterowania i sygnalizacji bez konieczności montażu dodatkowych modułów.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy w kategorii AC-3 (przy napięciu 380V/400V) wynosi 12 A, co pozwala na sterowanie silnikami o mocy do 5,5 kW.
• Wszechstronność kategorii użytkowych: Urządzenie jest przystosowane do pracy w kategoriach AC-1 (obciążenia rezystancyjne, np. piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (rozruch, hamowanie przeciwprądem, impulsowanie).
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Parametry termiczne: Prąd cieplny umowny Ith przy otwartej obudowie i temperaturze 40°C wynosi 22 A, natomiast w obudowie zamkniętej 16 A, co świadczy o doskonałej odporności termicznej komponentu.

Zgodność z Normami

Stycznik DILEM12-10-EA został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Urządzenie posiada certyfikację pozwalającą na bezpieczną eksploatację w instalacjach przemysłowych na całym świecie, zapewniając odpowiednią koordynację zabezpieczeń i izolację elektryczną.

Zastosowanie

Dzięki swojej uniwersalności, stycznik EATON DILEM znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie napędami: Idealny do bezpośredniego rozruchu silników indukcyjnych w pompach, wentylatorach oraz przenośnikach taśmowych.
• Systemy grzewcze: Dzięki wysokiemu prądowi cieplnemu w kategorii AC-1, doskonale sprawdza się w sterowaniu grzałkami i piecami oporowymi.
• Automatyka maszynowa: Miniaturowe wymiary pozwalają na montaż w małych szafkach sterowniczych maszyn OEM, gdzie każdy centymetr kwadratowy powierzchni montażowej jest na wagę złota.
• Układy nawrotne: Możliwość pracy w kategorii AC-4 pozwala na wykorzystanie stycznika w układach wymagających częstego nawracania i hamowania silników.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się punktów styku. Napięcie sterujące cewki wynosi 230V AC (50Hz) / 240V AC (60Hz) – należy upewnić się, że parametry sieci zasilającej są zgodne z danymi na tabliczce znamionowej. Zaleca się zachowanie odpowiednich odstępów izolacyjnych w przypadku montażu wielu urządzeń obok siebie w celu zapewnienia optymalnej cyrkulacji powietrza.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model DILEM12-10-EA posiada jeden zintegrowany styk pomocniczy zwierny (1NO).
• Jakie jest napięcie sterujące cewki? Cewka stycznika jest przystosowana do napięcia przemiennego 230V przy częstotliwości 50Hz lub 240V przy 60Hz.
• Czy można go stosować do silników o mocy 5,5 kW? Tak, przy napięciu 400V AC-3 stycznik ten jest dedykowany do obciążeń silnikowych o mocy znamionowej do 5,5 kW.
• Jaki jest stopień ochrony tego urządzenia? Standardowo styczniki serii DILEM posiadają stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, ale wymaga montażu w odpowiedniej obudowie lub szafie sterowniczej.
