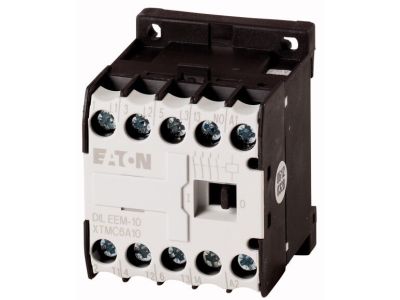

Stycznik mocy DILEEM 6A 3P 3kW 230V AC 1NO DILEEM-10(230V50HZ,240V60HZ) | 051608 Eaton

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILEEM-10 to profesjonalne urządzenie łączeniowe zaprojektowane z myślą o niezawodnej pracy w wymagających układach automatyki przemysłowej. Ten 3-biegunowy aparat charakteryzuje się prądem znamionowym wynoszącym 6A oraz mocą łączeniową na poziomie 3 kW (dla kategorii AC-3 przy 400V). Wyposażony w cewkę sterującą na napięcie 230V AC 50Hz / 240V AC 60Hz, stanowi fundament systemów sterowania silnikami elektrycznymi. Urządzenie wyróżnia się wyjątkową trwałością mechaniczną, określoną na 7 milionów cykli łączenia, co przekłada się na minimalizację kosztów eksploatacyjnych i rzadsze przestoje serwisowe. Znamionowe napięcie izolacji Ui wynosi 690V, co gwarantuje bezpieczną separację obwodów w standardowych instalacjach niskiego napięcia.

Zgodność z Normami

Produkt został wykonany w pełnej zgodności z międzynarodową normą IEC/EN60947, co potwierdza jego parametry techniczne i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Stopień ochrony IP20 zapewnia podstawową barierę przed dostępem do części niebezpiecznych, a konstrukcja jest zgodna z wytycznymi VDE 0106 cz.100 w zakresie zabezpieczenia przed dotknięciem palcem. Dodatkowo, wbudowany styk pomocniczy 1NO (normalnie otwarty) działa jako zestyk wymuszony, co jest kluczowe w systemach bezpieczeństwa i monitorowania stanu pracy stycznika.

Zastosowanie

Stycznik DILEEM-10 jest idealnym rozwiązaniem do sterowania małymi silnikami klatkowymi, systemami oświetleniowymi oraz grzewczymi. Dzięki kompaktowym wymiarom i możliwości rozbudowy o maksymalnie 4 dodatkowe łączniki pomocnicze, znajduje zastosowanie w budowie maszyn, szafach sterowniczych oraz rozdzielnicach obiektowych. Szeroka gama akcesoriów, takich jak moduły łączników pomocniczych, układy ochronne (RC, warystory), zwory punktu gwiazdowego czy blokady mechaniczne, pozwala na tworzenie zaawansowanych układów nawrotnych oraz układów rozruchowych gwiazda-trójkąt.

Wskazówki Montażowe

Urządzenie oferuje elastyczność montażu – może być mocowane na standardowej szynie montażowej DIN lub przykręcane bezpośrednio do płyty montażowej za pomocą śrub. Połączenia elektryczne realizowane są za pomocą trwałych zacisków śrubowych, które zapewniają stabilny styk nawet w warunkach występowania drgań. Podczas montażu zaleca się stosowanie odpowiednich momentów dokręcania, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Dzięki logicznemu rozmieszczeniu zacisków, oprzewodowanie stycznika jest szybkie i przejrzyste.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki? Tak, konstrukcja pozwala na montaż do 4 dodatkowych łączników pomocniczych w celu rozbudowy logiki sterowania.
• Jakie jest napięcie sterujące cewki? Cewka jest przystosowana do pracy z napięciem przemiennym 230V AC przy 50Hz lub 240V AC przy 60Hz.
• Jaka jest trwałość tego urządzenia? Stycznik charakteryzuje się bardzo wysoką trwałością mechaniczną wynoszącą 7 000 000 cykli pracy.
• Czy urządzenie jest bezpieczne przy montażu w szafie? Tak, posiada stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem zgodnie z VDE 0106 cz.100.
