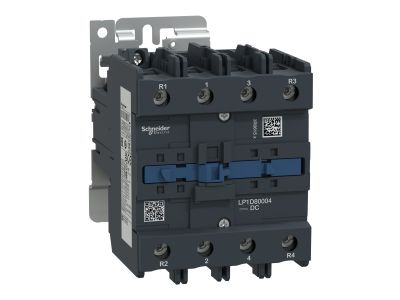

Stycznik mocy D AC1 125A 4P 4NO cewka 24VDC zaciski śrubowe (45KW), TeSys | LP1D80004BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LP1D80004BD to profesjonalne urządzenie łączeniowe przeznaczone do obciążeń rezystancyjnych w kategorii użytkowania AC-1. Dzięki prądowi znamionowemu 125 A, czterem biegunom (4P) z konfiguracją 4NO oraz cewce sterującej 24 VDC zapewnia niezawodne i bezpieczne sterowanie odbiornikami o mocy do 45 kW. Wyposażony w zaciski śrubowe, umożliwia pewne przyłączanie przewodów o przekroju do 50 mm².

• Prąd znamionowy 125 A (AC-1): Zapewnia bezpieczną pracę przy obciążeniach rezystancyjnych bez ryzyka przegrzania styków, idealny do grzałek, pieców przemysłowych i oświetlenia.
• 4 bieguny (4P) i 4 styki NO: Umożliwia jednoczesne załączanie i wyłączanie czterech niezależnych obwodów, co zwiększa elastyczność instalacji.
• Napięcie łączeniowe do 1000 V AC / 300 V DC: Gwarantuje pracę w szerokim zakresie napięć w obwodach mocy, zarówno prądu przemiennego, jak i stałego.
• Cewka sterująca 24 VDC: Niskonapięciowe sterowanie zwiększa bezpieczeństwo operatora i pozwala na łatwe zintegrowanie z systemami automatyki (PLC, przekaźniki).
• Moment dokręcania 9 N·m (obwód mocy) i 1,7 N·m (obwód sterowania): Precyzyjnie określone wartości zapewniają trwałe i bezpieczne połączenia elektryczne bez ryzyka poluzowania.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych i europejskich: IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1, CSA C22.2 Nr 14 oraz UL 508. Posiada certyfikaty BV, CCC, CSA, DNV, EAC, GL, UL, co potwierdza jego bezpieczeństwo i zgodność z rygorystycznymi standardami stosowanymi w instalacjach przemysłowych.

Zastosowanie

Stycznik LP1D80004BD został zaprojektowany do łączenia i rozłączania obciążeń rezystancyjnych w układach sterowania. Sprawdzi się wszędzie tam, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i promiennikami ciepła w przemyśle.
• Załączanie i wyłączanie oświetlenia o dużej mocy (np. hale produkcyjne, magazyny).
• Współpraca z systemami automatyki budynkowej i przemysłowej jako element wykonawczy sygnałów z PLC.
• Zabezpieczanie i przełączanie obwodów w rozdzielnicach głównych oraz sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na płycie lub na szynie DIN TH35 (zgodnie z danymi producenta). Należy bezwzględnie przestrzegać zaleconych momentów dokręcania: 9 N·m dla zacisków obwodu mocy oraz 1,7 N·m dla zacisków obwodu sterowania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem i parametrami instalacji – dla obwodów mocy dopuszczalne są przewody o przekroju 4–50 mm² (sztywne/elastyczne z końcówką lub bez), a dla obwodu sterowania 1–4 mm².

FAQ

• Jaki jest zalecany dobór bezpieczników zabezpieczających dla tego stycznika? Dla koordynacji typu 2 producent zaleca bezpieczniki gG 160 A przy napięciu 690 V, natomiast dla koordynacji typu 1 bezpieczniki gG 200 A. Zawsze stosuj zabezpieczenia zgodne z projektem instalacji.
• Czy stycznik nadaje się do pracy w kategorii AC-3 (silniki indukcyjne)? Nie, jest zaprojektowany wyłącznie do obciążeń rezystancyjnych w kategorii AC-1. Do silników należy dobrać stycznik z odpowiednią kategorią użytkowania (np. AC-3).
• Jaki jest czas załączania i wyłączania stycznika? Czas zamykania wynosi 20–35 ms, a otwierania 6–20 ms, co zapewnia szybką reakcję w układach sterowania.
