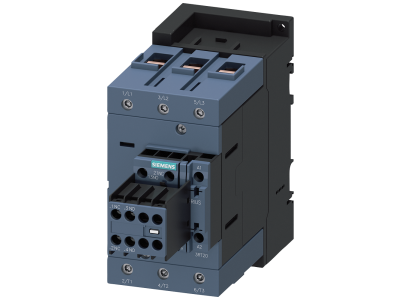

Stycznik AC-3, 80 A/37 kW/400V, 3-biegunowy, AC/DC 20-33V, 2NO+2NC, przyłącze śrubowe | 3RT2045-1NB34 Siemens

Alternatywny kod produktu: 3RT20451NB34

Opis i Kluczowe Cechy

Stycznik mocy Siemens z serii SIRIUS 3RT2, oznaczony symbolem 3RT2045-1NB34, przeznaczony do przełączania silników w kategorii AC-3. Oferuje prąd znamionowy 80 A i moc 37 kW przy napięciu 400 V, co pozwala bezpiecznie sterować odbiornikami o znacznym obciążeniu. Napięcie cewki AC/DC w zakresie 20-33 V zapewnia elastyczność zasilania. Urządzenie wyposażono w zintegrowane styki pomocnicze 2NO+2NC oraz warystor chroniący przed przepięciami. Kompaktowa obudowa wielkości S3 i odłączany łącznik pomocniczy ułatwiają integrację z systemem SIRIUS.

• Prąd znamionowy AC-3 80 A / moc silnika 37 kW przy 400 V: Umożliwia niezawodne przełączanie silników o dużym obciążeniu, zapewniając rezerwę mocy i odporność na przeciążenia.
• Napięcie cewki AC/DC 20-33 V: Elastyczne zasilanie zarówno prądem przemiennym, jak i stałym, ułatwia integrację z różnymi systemami sterowania (PLC, sterowniki).
• Styki pomocnicze 2NO+2NC: Zintegrowane łączniki pomocnicze pozwalają na sygnalizację stanu stycznika i realizację układów sterowania bez dodatkowych komponentów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, odporne na wibracje, łatwe w montażu przy użyciu standardowych narzędzi.
• Zintegrowany warystor: Ochrona cewki przed przepięciami łączeniowymi, wydłuża żywotność stycznika i zwiększa niezawodność całego układu.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych, w tym IEC oraz UL/CSA, co potwierdza jego dopuszczenie na rynkach globalnych. Posiada certyfikat CE. Produkt jest przystosowany do pracy z silnikami o sprawności IE3 i IE4.

Zastosowanie

Stycznik mocy 3RT2045-1NB34 przeznaczony jest głównie do załączania i wyłączania silników trójfazowych w kategorii AC-3. Sprawdza się w automatyce przemysłowej, maszynach i urządzeniach, gdzie wymagana jest wysoka niezawodność i kompaktowa budowa.

• Sterowanie silnikami w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Układy rozruchu i zatrzymania silników w przemyśle ciężkim i lekkim.
• Elementy systemów automatyki budynkowej – sterowanie napędami rolet, bram, wind.
• Budowa rozdzielnic sterowniczych w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany. Przyłącza śrubowe należy dokręcać momentem określonym w karcie katalogowej. Przekrój przewodów dobierz do prądu znamionowego 80 A oraz warunków środowiskowych.

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych lampek lub wykorzystać styki pomocnicze 2NO+2NC do przekazania informacji do sterownika.
• Jaki jest stopień ochrony (IP)? W dostarczonych danych nie ma informacji o stopniu ochrony. Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20, jednak zaleca się sprawdzenie w karcie katalogowej producenta dla konkretnego modelu.
• Czy cewkę można zasilać napięciem stałym? Tak, cewka jest przystosowana do pracy zarówno z napięciem przemiennym, jak i stałym w zakresie 20-33 V DC/AC. Należy zwrócić uwagę na polaryzację przy zasilaniu DC – zgodnie z oznaczeniami na urządzeniu.
