Stycznik mocy AC-3 9A 4kW 3P, 20-60V AC/DC, 1NO, AF09-30-10-11, zaciski śrubowe | 1SBL137001R1110 ABB

Opis i Kluczowe Cechy

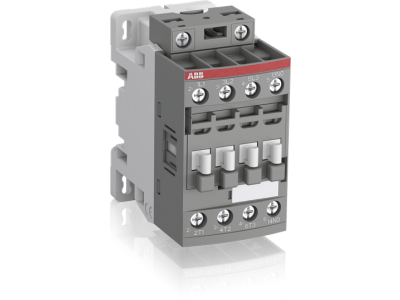

Stycznik mocy ABB AF09-30-10-11 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako model 3-biegunowy, charakteryzuje się on znamionowym napięciem izolacji wynoszącym 690 V zgodnie z normami IEC oraz 600 V według standardów UL. Urządzenie zostało wyposażone w innowacyjną technologię AF, która pozwala na sterowanie cewką w szerokim zakresie napięcia od 20 V do 60 V AC/DC. Dzięki temu stycznik jest odporny na wahania napięcia w sieci i pozwala na znaczną redukcję stanów magazynowych.

• Wydajność prądowa: Znamionowy prąd pracy w kategorii AC-3 dla 400 V wynosi 9 A, co pozwala na sterowanie silnikami o mocy do 4 kW.
• Obciążenia rezystancyjne: W kategorii AC-1 stycznik obsługuje prąd do 25 A, co czyni go idealnym do systemów grzewczych.
• Styki pomocnicze: Zintegrowany jeden styk pomocniczy zwierny (1NO) umożliwia łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy.
• Technologia zacisków: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów i minimalizują ryzyko poluzowania się styków pod wpływem wibracji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Posiada pełną certyfikację IEC 60947-4-1, co potwierdza jego przydatność do bezpiecznego załączania silników elektrycznych. Zgodność ze standardami UL (Underwriters Laboratories) pozwala na stosowanie stycznika w maszynach eksportowanych na rynki północnoamerykańskie, gdzie wymagane jest dopuszczenie do 600 V i moc do 5 hp przy 480 V. Urządzenie posiada również oznaczenie CE oraz spełnia dyrektywy środowiskowe RoHS.

Zastosowanie

Stycznik AF09-30-10-11 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do:

• Bezpośredniego rozruchu silników klatkowych o mocy do 4 kW (400 V AC).
• Sterowania układami pomp, wentylatorów oraz przenośników taśmowych.
• Przełączania obwodów oświetleniowych i grzewczych o prądzie do 25 A.
• Integracji w szafach sterowniczych, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm) lub za pomocą śrub do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki technologii AF, cewka sterująca akceptuje zarówno napięcie przemienne, jak i stałe w zakresie 20-60V, co eliminuje konieczność stosowania dodatkowych ograniczników przepięć, gdyż są one wbudowane fabrycznie w układ sterowania stycznika.

FAQ

Czy stycznik AF09 wymaga dodatkowych ograniczników przepięć dla cewki?
Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co chroni elektronikę sterującą i sąsiednie urządzenia przed pikami napięcia.

Jakie jest główne napięcie sterowania dla tego modelu?
Model ten posiada uniwersalną cewkę obsługującą zakres od 20 V do 60 V AC (50/60 Hz) oraz DC.

Czy można dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii AF pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
