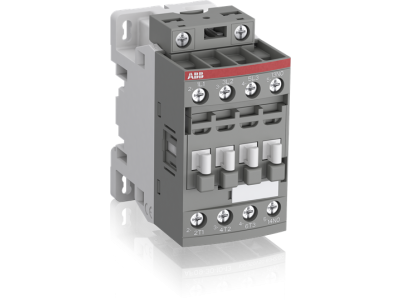

Stycznik mocy AC-3 9A 4kW 3P, 100-250V AC/DC, 1NC, AF09-30-01-13, zaciski śrubowe | 1SBL137001R1301 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF09-30-01-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Dzięki innowacyjnej technologii AF, stycznik posiada elektroniczny interfejs cewki, który akceptuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Rozwiązanie to gwarantuje stabilną pracę nawet przy dużych wahaniach napięcia w sieci oraz znacząco redukuje zużycie energii przez cewkę.

• Prąd znamionowy (AC-1): Urządzenie umożliwia przełączanie obwodów rezystancyjnych o prądzie do 25 A, co czyni je wszechstronnym elementem systemów zasilania.
• Styki pomocnicze: Zintegrowany jeden styk pomocniczy rozwierny (1NC) pozwala na łatwą realizację układów blokad oraz sygnalizacji stanu pracy urządzenia.
• Zaciski śrubowe: Solidne połączenia śrubowe zapewniają trwały styk elektryczny i odporność na wibracje, co jest kluczowe w środowisku przemysłowym.
• Napięcie izolacji: Znamionowe napięcie izolacji wynosi 690 V zgodnie z normami IEC, co świadczy o wysokim poziomie bezpieczeństwa dielektrycznego.

Zgodność z Normami

Stycznik AF09-30-01-13 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co umożliwia jego stosowanie na rynkach całego świata. Urządzenie spełnia wymagania normy IEC 60947-4-1, dotyczącej aparatury niskonapięciowej, oraz posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowane do pracy z silnikami o mocy do 5 hp przy 480 V oraz do ogólnego zastosowania przy prądzie 25 A.

Zastosowanie

Dzięki swojej kompaktowej budowie i niezawodności, stycznik ABB AF znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Idealnie nadaje się do:

• Sterowania silnikami klatkowymi w układach wentylacji, pomp i przenośników.
• Przełączania obwodów oświetleniowych i grzewczych (kategoria AC-1).
• Systemów sterowania wymagających szerokiego zakresu napięcia pomocniczego ze względu na niestabilne źródła zasilania.
• Prefabrykacji rozdzielnic sterowniczych, gdzie kluczowa jest oszczędność miejsca na szynie DIN.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalne przewodzenie i uniknąć przegrzewania się styków. Dzięki technologii AF, stycznik może być montowany w miejscach narażonych na zapady napięcia, ponieważ cewka elektroniczna zapobiega niekontrolowanemu drganiu styków.

FAQ

• Czy ten stycznik wymaga zewnętrznych ograniczników przepięć? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania dodatkowych modułów ochronnych dla cewki.
• Jakie jest napięcie sterujące dla tego modelu? Model AF09-30-01-13 obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja styczników serii AF pozwala na montaż dodatkowych bloków styków pomocniczych montowanych czołowo lub bocznie.
