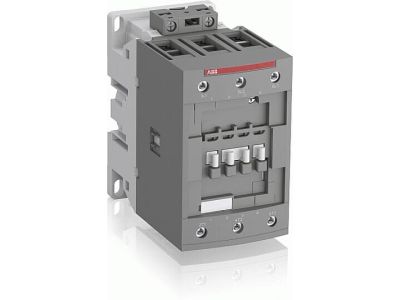

Stycznik mocy AC-3 96A 45kW 3P, 20-60V AC/DC, AF96-30-00-11, zaciski śrubowe | 1SBL407001R1100 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF96-30-00-11 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Dzięki innowacyjnej technologii AF, stycznik posiada szeroki zakres napięcia sterującego cewki wynoszący od 20 V do 60 V AC/DC, co eliminuje konieczność stosowania wielu wariantów cewek i zwiększa odporność na zapady napięcia w sieci zasilającej.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy łączeniowy do 130 A w kategorii AC-1, co czyni go idealnym do obciążeń rezystancyjnych.
• Uniwersalne sterowanie: Cewka elektroniczna akceptuje zarówno napięcie przemienne, jak i stałe, redukując zużycie energii i zapewniając cichą pracę.
• Solidne zaciski śrubowe: Zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko przegrzania punktów styku.
• Kompaktowa konstrukcja: Optymalizacja wymiarów pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej zdolności łączeniowej do 1000 V zgodnie z normami IEC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w globalnych systemach elektroenergetycznych. Stycznik AF96-30-00-11 spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do bezpiecznego manewrowania silnikami elektrycznymi. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, pozwalając na pracę z silnikami do 60 hp przy 480 V oraz prądami ogólnego przeznaczenia do 115 A UL.

Zastosowanie

Dzięki swojej wszechstronności, stycznik ABB AF96 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Układy napędowe: Bezpośrednie rozruchy silników klatkowych w pompach, wentylatorach oraz kompresorach.
• Infrastruktura budynkowa: Sterowanie systemami oświetlenia wielkopowierzchniowego oraz systemami HVAC.
• Automatyka procesowa: Załączanie grzałek przemysłowych i innych odbiorników rezystancyjnych w procesach technologicznych.
• Maszyny OEM: Idealny komponent dla producentów maszyn wymagających niezawodnych komponentów o szerokim zakresie napięć sterowniczych.

Wskazówki Montażowe

Podczas instalacji stycznika AF96-30-00-11 należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycja montażowa: Urządzenie przystosowane jest do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub.
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia zacisków, należy stosować odpowiedni moment dokręcania zgodny z dokumentacją techniczną producenta.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 96A/130A, uwzględniając spadek napięcia oraz warunki chłodzenia wewnątrz rozdzielnicy.
• Odstępy izolacyjne: Przy montażu kilku urządzeń obok siebie należy zachować zalecane przez ABB odstępy w celu zapewnienia właściwej cyrkulacji powietrza.

FAQ

1. Czy stycznik AF96 wymaga dodatkowych ograniczników przepięć dla cewki?
Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, które skutecznie tłumi piki napięcia bez konieczności stosowania zewnętrznych elementów.

2. Jakie jest główne napięcie izolacji dla tego modelu?
Zgodnie z normą IEC, napięcie znamionowe izolacji wynosi 1000 V, co pozwala na pracę w zaawansowanych systemach przemysłowych.

3. Czy cewka 20-60V AC/DC będzie działać przy zasilaniu 24V DC?
Tak, zakres 20-60V obejmuje standardowe napięcie sterownicze 24V DC, zapewniając stabilne przyciąganie styków.
