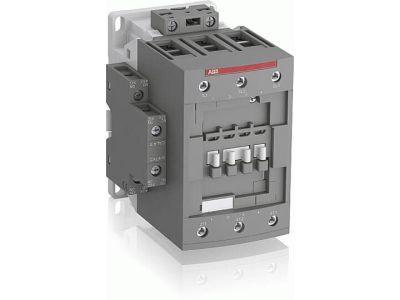

Stycznik mocy AC-3 96A 45kW 3P, 20-60V AC/DC, 1NO+1NC, AF96-30-11-11, zaciski śrubowe | 1SBL407001R1111 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF96-30-11-11 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Jako model 3-biegunowy, charakteryzuje się zdolnością do sterowania silnikami o mocy do 45 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Urządzenie zostało wyposażone w innowacyjną technologię AF, która pozwala na zasilanie cewki szerokim zakresem napięcia sterującego od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu stycznik jest odporny na wahania napięcia w sieci i pozwala na znaczną redukcję stanów magazynowych.

• Wysoka wydajność prądowa: Zdolność przełączania obwodów mocy do 130 A w kategorii AC-1 oraz 115 A zgodnie z normami UL do użytku ogólnego.
• Zintegrowane styki pomocnicze: Fabrycznie zamontowana konfiguracja 1NO (normalnie otwarty) + 1NC (normalnie zamknięty) umożliwia natychmiastową integrację z układami sygnalizacji i blokad.
• Technologia zacisków śrubowych: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów i minimalizują rezystancję przejścia, co jest kluczowe przy wysokich prądach roboczych.
• Napięcie izolacji: Urządzenie posiada certyfikację na napięcie znamionowe izolacji do 1000 V wg IEC, co świadczy o najwyższym poziomie bezpieczeństwa elektrycznego.

Zgodność z Normami

Stycznik AF96-30-11-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go produktem globalnym. Spełnia wymagania normy IEC 60947-4-1, co definiuje jego parametry w zakresie bezpiecznego łączenia silników i odbiorników bezindukcyjnych. Posiada również certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczony do pracy przy napięciu do 600 V i mocy do 60 hp przy 480 V. Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość o środowisko i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na trudne warunki pracy, stycznik ABB AF96 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Układy napędowe: Bezpośrednie rozruchy silników klatkowych o dużej mocy w pompach, wentylatorach i kompresorach.
• Przemysł ciężki: Sterowanie maszynami produkcyjnymi, gdzie wymagana jest wysoka trwałość mechaniczna i elektryczna.
• Rozdzielnice energii: Przełączanie obwodów rezystancyjnych i oświetleniowych o dużym natężeniu prądu (do 130 A).
• Automatyka budynkowa: Centralne systemy HVAC oraz układy zasilania awaryjnego wymagające niezawodnych elementów wykonawczych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Dzięki technologii AF, cewka nie wymaga stosowania dodatkowych ograniczników przepięć, co upraszcza okablowanie i oszczędza miejsce w szafie sterowniczej. Podczas instalacji należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ten stycznik wymaga dodatkowego ogranicznika przepięć dla cewki? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, które eliminuje konieczność stosowania zewnętrznych warystorów lub diod.
• Jakie jest dopuszczalne napięcie sterujące? Cewka obsługuje szeroki zakres napięć od 20 V do 60 V AC/DC, co czyni ją niezwykle elastyczną w różnych systemach sterowania.
• Czy można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja serii AF pozwala na rozbudowę o dodatkowe bloki styków pomocniczych montowanych z przodu lub z boku urządzenia.
• Jaki jest maksymalny prąd dla obciążeń czysto rezystancyjnych? W kategorii AC-1 stycznik może bezpiecznie przełączać prąd o natężeniu do 130 A.
