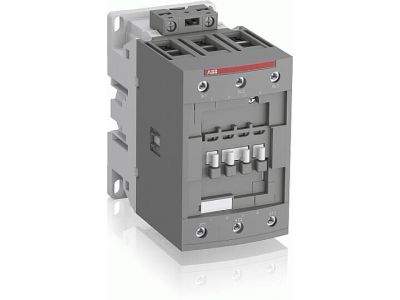

Stycznik mocy AC-3 96A 45kW 3P, 100-250V AC/DC, AF96-30-00-13, zaciski śrubowe | 1SBL407001R1300 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF96-30-00-13 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Wyposażony w trzy bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 45 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Dzięki innowacyjnej technologii AF, stycznik posiada szeroki zakres napięcia sterowania cewki (100-250V AC/DC), co eliminuje ryzyko niestabilnej pracy przy wahaniach napięcia w sieci oraz redukuje zużycie energii przez układ sterowania.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy do 130 A w kategorii AC-1 (obciążenia rezystancyjne) oraz 96 A w kategorii AC-3.
• Uniwersalna cewka elektroniczna: Możliwość zasilania zarówno napięciem przemiennym, jak i stałym w szerokim zakresie, co upraszcza logistykę i serwis.
• Zaciski śrubowe: Solidne połączenia zapewniające trwałość mechaniczną i elektryczną, przystosowane do pracy z dużymi przekrojami przewodów.
• Kompaktowa budowa: Optymalizacja miejsca w szafie sterowniczej przy zachowaniu wysokich parametrów izolacyjnych (napięcie znamionowe izolacji do 1000 V IEC).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w globalnych systemach elektroenergetycznych. Stycznik AF96-30-00-13 spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami przemysłowymi. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowane do pracy z silnikami o mocy do 60 hp przy 480 V oraz prądzie ogólnego przeznaczenia do 115 A.

Zastosowanie

Stycznik AF96 znajduje szerokie zastosowanie w sektorze automatyki budynkowej oraz ciężkim przemyśle. Jest idealnym rozwiązaniem do:

• Układów rozruchowych silników klatkowych o dużej mocy (pompy, wentylatory, sprężarki).
• Systemów przełączania obciążeń rezystancyjnych w nagrzewnicach przemysłowych.
• Układów zasilania awaryjnego i przełączania źródeł zasilania (SZR).
• Integracji z systemami sterowania PLC dzięki stabilnej charakterystyce pracy cewki elektronicznej.

Wskazówki Montażowe

Podczas instalacji stycznika AF96-30-00-13 należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków pod wpływem dużych obciążeń prądowych. Urządzenie jest przystosowane do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Należy zapewnić odpowiednią przestrzeń wentylacyjną w szafie sterowniczej, szczególnie przy pracy ciągłej z maksymalnym prądem znamionowym. Przed podłączeniem należy zweryfikować, czy napięcie sterujące mieści się w zakresie 100-250V AC/DC.

FAQ

• Czy ten stycznik wymaga dodatkowych modułów przeciwprzepięciowych? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co chroni układ sterowania bez konieczności montażu zewnętrznych warystorów.
• Jakie jest maksymalne napięcie pracy styków głównych? Zgodnie z normą IEC, stycznik może pracować przy napięciu znamionowym łączeniowym do 1000 V.
• Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC? Tak, pod warunkiem zachowania odpowiedniego zakresu napięciowego i wydajności prądowej wyjścia, choć ze względu na prąd rozruchowy cewki zaleca się stosowanie przekaźnika pośredniczącego lub sprawdzenie charakterystyki prądowej cewki AF.
