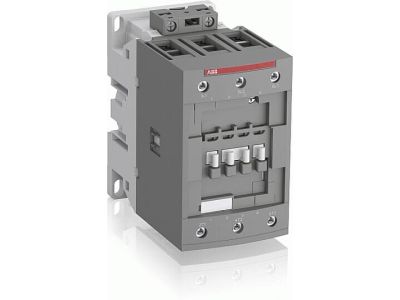

Stycznik mocy AC-3 80A 37kW 3P, 20-60V AC/DC, AF80-30-00-11, zaciski śrubowe | 1SBL397001R1100 ABB

Opis i Kluczowe Cechy

Stycznik ABB AF80-30-00-11 to zaawansowany aparat łączeniowy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w innowacyjną technologię cewki AF, urządzenie to oferuje szeroki zakres napięcia sterującego od 20V do 60V AC/DC, co znacząco zwiększa elastyczność projektową i redukuje ryzyko przestojów spowodowanych wahaniami napięcia w sieci. Trójbiegunowa konstrukcja pozwala na bezpieczne i wydajne zarządzanie obwodami mocy. Prąd znamionowy w kategorii AC-3 wynosi 80A, co przekłada się na możliwość sterowania silnikami o mocy do 37 kW przy napięciu 400V AC. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik ten może bezpiecznie przełączać prądy o natężeniu do 125A, co czyni go niezwykle wszechstronnym komponentem w szafach sterowniczych i rozdzielnicach energii.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co gwarantuje niezawodność w krytycznych systemach automatyki. Spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Znamionowe napięcie izolacji wynosi aż 1000V według standardów IEC, co zapewnia wyjątkowy margines bezpieczeństwa elektrycznego. Dodatkowo, stycznik posiada certyfikację UL na napięcie do 600V, co umożliwia jego bezproblemowe stosowanie w projektach realizowanych na rynki globalne, w tym Amerykę Północną.

Zastosowanie

Stycznik AF80-30-00-11 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach rozruchowych silników klatkowych o dużej mocy (do 37 kW).
• Systemach sterowania pompami, wentylatorami oraz kompresorami w przemyśle ciężkim.
• Instalacjach HVAC do załączania nagrzewnic elektrycznych o prądzie do 125A.
• Systemach automatyki budynkowej i przemysłowej wymagających niezawodnego przełączania obwodów mocy.
• Rozdzielnicach głównych jako element wykonawczy w układach SZR (Samoczynne Załączanie Rezerwy).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Urządzenie jest przystosowane do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub.
• Zaciski śrubowe zostały zaprojektowane tak, aby zapewnić trwałe połączenie przewodów o dużych przekrojach; należy zwrócić uwagę na odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.
• Dzięki kompaktowej budowie, stycznik pozwala na optymalizację miejsca wewnątrz szafy sterowniczej.
• Przed uruchomieniem należy zweryfikować, czy napięcie sterujące mieści się w zakresie 20-60V AC/DC.

FAQ

1. Czy ten stycznik może być sterowany napięciem stałym (DC)?
Tak, dzięki technologii AF cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie od 20V do 60V.
2. Jaki jest maksymalny prąd dla obciążeń czysto rezystancyjnych?
Dla kategorii AC-1 (np. grzałki), maksymalny prąd znamionowy wynosi 125A.
3. Czy stycznik posiada wbudowane styki pomocnicze?
Zgodnie z oznaczeniem AF80-30-00-11, model ten posiada konfigurację styków głównych 3P oraz styki pomocnicze 1NO + 1NC, co ułatwia integrację z układami sygnalizacji i blokad.
