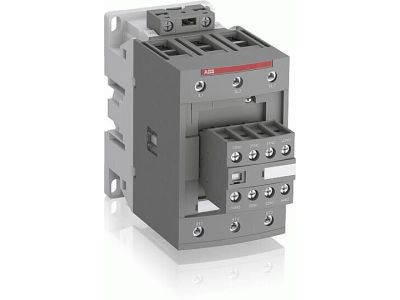

Stycznik mocy AC-3 80A 37kW 3P, 100-250V AC/DC, 2NO+2NC, AF80-30-22-13, zaciski śrubowe | 1SBL397001R1322 ABB

Alternatywny kod produktu: 1SBL397001R1322

Opis i Kluczowe Cechy

Stycznik mocy AF80-30-22-13 (numer katalogowy 1SBL397001R1322) to trzybiegunowy stycznik przystosowany do pracy w kategoriach użytkowania AC-3 i AC-1. Wyposażony w cewkę sterującą uniwersalną 100–250 V AC/DC, co umożliwia bezpośrednie sterowanie zarówno napięciem przemiennym, jak i stałym bez konieczności stosowania dodatkowych przetwornic. Dzięki prądowi znamionowemu AC-3 wynoszącemu 80 A (37 kW przy 400 V) urządzenie zapewnia bezpieczne załączanie i wyłączanie silników o dużych obciążeniach. Wbudowane styki pomocnicze 2NO + 2NC eliminują potrzebę dokupowania oddzielnych modułów, oszczędzając miejsce w rozdzielnicy. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Prąd znamionowy AC-3: 80 A (37 kW / 400 V): Umożliwia sterowanie silnikami o znacznej mocy bez ryzyka przegrzania zestyków, co przekłada się na niezawodność instalacji.
• Cewka sterująca 100–250 V AC/DC: Uniwersalne napięcie zasilania cewki – jedna wersja do różnych systemów sterowania, redukująca potrzebę magazynowania wielu wariantów.
• Wstępnie zamontowane styki pomocnicze 2NO + 2NC: Oszczędność miejsca i czasu montażu – gotowa konfiguracja sygnalizacji i sterowania bez dodatkowych akcesoriów.
• Zaciski śrubowe: Pewny docisk przewodów, łatwy montaż i wysoka odporność na drgania w warunkach przemysłowych.
• Napięcie znamionowe izolacji: 1000 V (IEC) / 600 V (UL): Wysoki margines bezpieczeństwa dielektrycznego, odpowiedni do aplikacji o podwyższonych wymaganiach izolacyjnych.

Zgodność z Normami

Stycznik AF80-30-22-13 został zaprojektowany zgodnie z wymaganiami norm międzynarodowych IEC oraz UL, co potwierdza jego przydatność w instalacjach europejskich i amerykańskich. Posiada oznaczenie CE, świadczące o spełnieniu zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik przeznaczony jest do sterowania odbiornikami o wysokim prądzie rozruchowym oraz do przełączania obwodów mocy w układach automatyki przemysłowej i komercyjnej.

• Sterowanie silnikami trójfazowymi – bezpośrednie załączanie i wyłączanie do 37 kW (AC-3) – idealne do napędów maszyn, pomp, wentylatorów.
• Przełączanie obwodów rezystancyjnych i grzejnych – prąd AC-1 do 125 A (lub 105 A wg UL) – do sterowania piecami, nagrzewnicami.
• Impulsowe sterowanie poprzez przekaźniki, PLC lub przyciski – uniwersalna cewka 100–250 V AC/DC ułatwia integrację z różnymi systemami sterowania.
• Automatyka budynkowa – zastosowanie w szafach sterowniczych instalacji HVAC, oświetlenia przemysłowego i zasilania awaryjnego.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania zarówno w obwodzie głównym, jak i sterowniczym. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (zalecenia producenta znajdziesz w karcie katalogowej). Momenty dokręcania śrub zacisków – stosuj się do dokumentacji technicznej dostarczonej z urządzeniem.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W standardowym wykonaniu AF80-30-22-13 nie ma wbudowanego podświetlenia ani diody sygnalizacyjnej. Stan załączenia można monitorować za pomocą zestyków pomocniczych 2NO+2NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje w specyfikacji konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy wewnątrz budynku przyjmuje się ochronę IP20 – w razie konieczności pracy w środowisku wilgotnym lub zapylonym należy zastosować obudowę zewnętrzną.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest głównie do kategorii AC-3 (silniki indukcyjne pierścieniowe i klatkowe) oraz AC-1 (obwody rezystancyjne). Nie zaleca się stosowania w obwodach o charakterze pojemnościowym bez dodatkowych układów gaszących.
