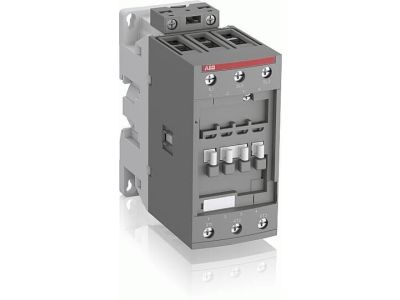

Stycznik mocy AC-3 53A 30kW 3P, 20-60V AC/DC, AF52-30-00-11, zaciski śrubowe | 1SBL367001R1100 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF52-30-00-11 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 22 kW przy napięciu 400 V AC w kategorii użytkowania AC-3 oraz przełączanie obwodów rezystancyjnych o prądzie znamionowym do 100 A w kategorii AC-1. Kluczowym wyróżnikiem serii AF jest innowacyjna technologia cewki sterowanej elektronicznie, która obsługuje szeroki zakres napięcia sterującego od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i zwiększa żywotność styków.

• Znamionowe napięcie izolacji: Wynoszące 690 V zgodnie z normami IEC, co gwarantuje bezpieczeństwo pracy w instalacjach niskiego napięcia.
• Wszechstronność sterowania: Cewka 20-60V AC/DC eliminuje konieczność stosowania różnych wariantów styczników dla różnych napięć sterowniczych.
• Wysoka wydajność prądowa: Zdolność łączeniowa do 53 A (AC-3, 400V) pozwala na obsługę silników o dużej mocy znamionowej.
• Zaciski śrubowe: Solidne połączenia mechaniczne zapewniające trwały styk elektryczny i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC 60947-4-1, co jest kluczowe dla aparatury łączeniowej i sterowniczej niskiego napięcia. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowane do pracy z silnikami do 40 hp przy 480 V oraz do 80 A w zastosowaniach ogólnych (General Use). Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość producenta o standardy ekologiczne i bezpieczeństwo techniczne.

Zastosowanie

Stycznik AF52-30-00-11 znajduje szerokie zastosowanie w automatyce budynkowej oraz ciężkim przemyśle. Jest idealnym rozwiązaniem do bezpośredniego rozruchu silników klatkowych, sterowania układami pompowymi, wentylatorami oraz kompresorami. Dzięki wysokiej obciążalności w kategorii AC-1 (100 A), doskonale sprawdza się również w sterowaniu systemami grzewczymi oraz oświetleniowymi o dużej mocy. Szeroki zakres napięcia cewki sprawia, że jest to komponent często wybierany przez producentów maszyn (OEM) eksportujących swoje produkty na rynki o różnych standardach napięciowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku. Przekrój przewodów powinien być dobrany zgodnie z prądem znamionowym obciążenia oraz lokalnymi przepisami elektrycznymi. Dzięki kompaktowej budowie, stycznik AF52 pozwala na optymalizację miejsca w szafie sterowniczej. Zaleca się regularną kontrolę wzrokową stanu styków oraz czystości urządzenia w celu zapewnienia bezawaryjnej pracy przez wiele lat.

FAQ

• Czy ten stycznik może być sterowany napięciem 24V DC? Tak, zakres napięcia cewki wynosi 20-60V AC/DC, więc napięcie 24V DC mieści się w charakterystyce pracy urządzenia.
• Jaka jest maksymalna moc silnika, którą mogę podłączyć przy 400V? Stycznik jest dedykowany do silników o mocy do 22 kW w kategorii AC-3 przy napięciu 400V.
• Czy urządzenie posiada wbudowane styki pomocnicze? Model AF52-30-00-11 w konfiguracji podstawowej posiada 3 bieguny główne; dodatkowe bloki styków pomocniczych można zamontować czołowo lub bocznie zależnie od potrzeb projektu.
