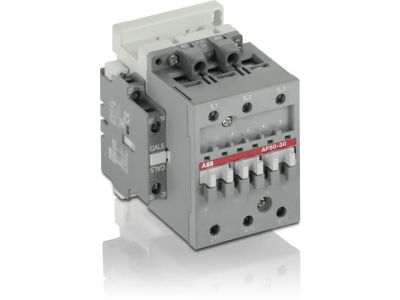

Stycznik mocy AC-3 50A 25kW 3P, AF50-30-11 48-130V 50Hz / 48-130V 60Hz / 48-130V DC, 1NO+1NC, zacisk | 1SBL357001R6911 ABB

Alternatywny kod produktu: 1SBL357001R6911

Opis i Kluczowe Cechy

Stycznik mocy AC-3 50A AF50-30-11 (symbol 1SBL357001R6911) o mocy 25kW, przeznaczony do sterowania silnikami 3-fazowymi oraz obwodami zasilania do 690V AC i 220V DC. Wyposażony w uniwersalny układ cewki elektronicznej akceptujący napięcie sterujące 48-130V AC/DC (50/60Hz) – eliminuje konieczność wymiany cewki przy zmianie standardów zasilania. Charakteryzuje się niskim poborem energii, precyzyjnym działaniem styków i odpornością na wahania napięcia oraz krótkotrwałe zaniki zasilania (do 20ms).

• Moc 25kW (AC-3 50A): Przeznaczony do sterowania silnikami 3-fazowymi o mocy do 25kW w kategorii AC-3, zgodnie z normami IEC 60947-4-1.
• Uniwersalne napięcie sterujące 48-130V AC/DC: Jedna cewka obsługuje zarówno prąd przemienny, jak i stały, co upraszcza dobór i magazynowanie zapasów.
• Precyzyjne styki 1NO+1NC: Zapewniają wyraźne i pewne łączenie obwodów głównych oraz sygnalizację stanu pracy (1 zestyk normalnie otwarty + 1 zestyk normalnie zamknięty).
• Odporność na wahania napięcia: Stabilna praca przy spadkach i wzrostach napięcia sterującego, co chroni układ przed błędnym działaniem.
• Konstrukcja blokowa 3-biegunowa: Umożliwia proste montowanie dodatkowych bloków styków pomocniczych z przodu lub boku, zwiększając elastyczność układu.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60947-4-1 (Styczniki i rozruszniki do silników) oraz posiada znak CE, potwierdzający zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik AF50-30-11 znajduje zastosowanie w szerokim spektrum instalacji elektrycznych wymagających niezawodnego sterowania obwodami zasilania i silnikami 3-fazowymi.

• Sterowanie silnikami 3-fazowymi w napędach maszyn i urządzeń przemysłowych (np. wentylatory, pompy, przenośniki).
• Zasilanie i sterowanie obwodami odbiorników mocy do 25kW w układach automatyki i rozdzielnicach.
• Obejście i przełączanie obwodów mocy w systemach rezerwowego zasilania (np. UPS, agregaty prądotwórcze).
• Sterowanie obwodami oświetlenia przemysłowego lub reflektorów o dużym poborze mocy.
• Zastosowania w obwodach prądu stałego do 220V (np. układy napędowe z falownikami).

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie głównym i sterującym. Urządzenie należy montować na szynie DIN 35mm lub płycie montażowej, zapewniając odpowiednią wentylację (minimalny odstęp 5mm od innych elementów). Styki główne zaciskać zgodnie z momentem obrotowym określonym w dokumentacji technicznej (zalecane narzędzie dynamometryczne). Przed podłączeniem sprawdzić zakres napięcia sterującego i dopasować zasilanie cewki do lokalnych warunków sieciowych. W przypadku stosowania w obwodach DC – upewnić się o poprawności polaryzacji.

FAQ

• Czy stycznik AF50-30-11 może pracować w obwodzie DC? Tak, cewka stycznika obsługuje zarówno napięcie AC (50/60Hz), jak i DC w zakresie 48-130V, dzięki czemu nadaje się do sterowania obwodami stałoprądowymi do 220V.
• Jakie dodatkowe akcesoria są dostępne do stycznika AF50? Dostępne są blokowe styki pomocnicze (montowane z przodu lub boku), przyciski sterujące, moduły czasowe oraz osłony przeciwpyłowe i przeciwkurzowe, zwiększające funkcjonalność i ochronę układu.
• Jaki jest maksymalny prąd łączeniowy stycznika? Stycznik AF50-30-11 w kategorii AC-3 może łączyć prąd do 50A przy napięciu znamionowym 690V AC. Dokładne wartości zależą od warunków pracy i należy je potwierdzić w dokumentacji technicznej.
