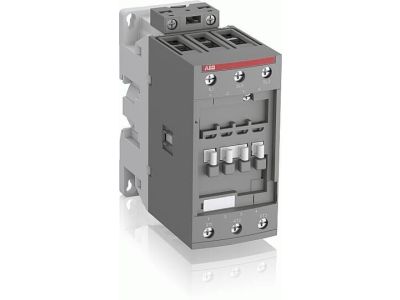

Stycznik mocy AC-3 40A 18,5kW 3P, 20-60V AC/DC, AF40-30-00-11, zaciski śrubowe | 1SBL347001R1100 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF40-30-00-11 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Kluczowym wyróżnikiem serii AF jest innowacyjna technologia cewki sterującej, która obsługuje szeroki zakres napięcia zasilania od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i awarii.

• Wysoka wydajność prądowa: Zdolność łączeniowa dla obciążeń rezystancyjnych (AC-1) wynosi aż 70 A, co czyni go wszechstronnym rozwiązaniem w układach dystrybucji energii.
• Technologia AF: Zintegrowany interfejs elektroniczny cewki zapewnia mniejsze zużycie energii oraz cichą pracę bez charakterystycznego buczenia.
• Zaciski śrubowe: Solidne połączenia gwarantują niską rezystancję styku i odporność na wibracje mechaniczne.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnych parametrów mocy.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w globalnych projektach inżynieryjnych. Stycznik spełnia wymagania normy IEC 60947-4-1, co definiuje jego parametry pracy w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, umożliwiając pracę przy napięciu do 600 V UL i prądzie ogólnego zastosowania do 60 A. Zgodność z dyrektywami CE oraz RoHS zapewnia bezpieczeństwo użytkowania i dbałość o środowisko naturalne.

Zastosowanie

Stycznik AF40-30-00-11 znajduje szerokie zastosowanie w automatyce budynkowej oraz ciężkim przemyśle. Jest idealnym wyborem do:

• Układów napędowych: Bezpośrednie uruchamianie silników klatkowych o mocy do 18,5 kW (30 hp przy 480 V UL).
• Systemów HVAC: Sterowanie pracą dużych central wentylacyjnych, sprężarek i pomp ciepła.
• Oświetlenia i ogrzewania: Przełączanie obwodów rezystancyjnych o dużym natężeniu prądu (do 70 A w AC-1).
• Infrastruktury krytycznej: Dzięki cewce AC/DC o szerokim zakresie, doskonale sprawdza się w miejscach o niestabilnych parametrach zasilania.

Wskazówki Montażowe

Podczas instalacji stycznika ABB AF40 należy zwrócić szczególną uwagę na prawidłowy dobór przewodów. Zaciski śrubowe są przystosowane do pracy z kablami o przekrojach zapewniających bezpieczny przepływ prądu znamionowego, co minimalizuje ryzyko przegrzania styków. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałość połączenia elektrycznego. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Należy zachować odpowiednie odstępy izolacyjne przy pracy z napięciem znamionowym izolacji wynoszącym 690 V IEC.

FAQ

1. Czy ten stycznik wymaga dodatkowego modułu przeciwprzepięciowego dla cewki?
Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych ograniczników i upraszcza konstrukcję układu sterowania.

2. Jakie jest napięcie sterowania dla modelu AF40-30-00-11?
Model ten posiada uniwersalną cewkę obsługującą zakres od 20 V do 60 V AC (50/60 Hz) oraz od 20 V do 60 V DC.

3. Czy można do niego dołożyć styki pomocnicze?
Tak, konstrukcja stycznika pozwala na rozbudowę o dodatkowe bloki styków pomocniczych montowanych czołowo lub bocznie, zależnie od potrzeb projektu.
