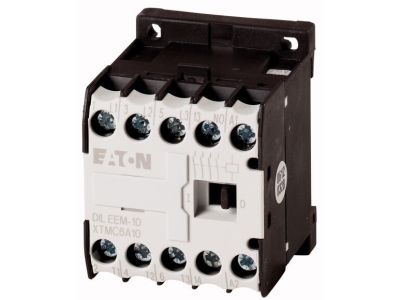

Stycznik mocy AC-3/400V 3kW 3-bieg. DILEEM-10(400V50HZ,440V60HZ) DILEM | 051606 Eaton

Alternatywny kod produktu: DILEEM-10(400V50HZ,440V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEEM-10 (symbol 051606) to trójbiegunowy stycznik przeznaczony do kategorii AC‑3, umożliwiający sterowanie odbiornikami o mocy 3 kW przy napięciu 400 V. Wyposażony w jeden wbudowany łącznik pomocniczy z zestykem wymuszonym oraz połączenia śrubowe, zapewnia niezawodne łączenie w aplikacjach przemysłowych. Napięcie izolacji Ui 690 V, stopień ochrony IP20.

• Napięcie izolacji Ui 690 V: wysoka wytrzymałość dielektryczna – gwarantuje bezpieczną pracę w sieciach 400/690 V bez ryzyka przebicia.
• Stopień ochrony IP20: ochrona przed ciałami stałymi o średnicy ≥12 mm – umożliwia bezpieczny montaż w typowych rozdzielnicach.
• Trwałość mechaniczna 7 mln cykli łączeniowych: długa żywotność urządzenia – minimalizuje koszty eksploatacji i przestoje.
• Możliwość rozbudowy o maks. 4 łączniki pomocnicze: elastyczność konfiguracji – można dostosować stycznik do złożonych układów sterowania.
• Wbudowany 1 łącznik pomocniczy (zestyk wymuszony): mechaniczne sprzężenie z zestykami głównymi – podnosi bezpieczeństwo w aplikacjach wymagających redundancji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 oraz posiada zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Stycznik DILEEM-10 dedykowany jest do sterowania odbiornikami w kategorii AC‑3, szczególnie silnikami asynchronicznymi oraz innymi obciążeniami indukcyjnymi. Sprawdza się zarówno w przemysłowych szafach sterowniczych, jak i w instalacjach automatyki budynkowej.

• Sterowanie trójfazowymi silnikami o mocy do 3 kW w kategorii AC‑3 (np. pompy, wentylatory, sprężarki).
• Załączanie obciążeń rezystancyjnych i małoindukcyjnych w rozdzielnicach głównych i podrozdzielnicach.
• Realizacja impulsów sterujących dla styczników nadrzędnych, przekaźników lub wejść PLC w układach automatyki.
• Sygnalizacja i rozdzielanie obwodów w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się za pomocą śrub do płyt montażowych (zalecana szyna DIN TH35 zgodnie ze standardem branżowym). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia. Momenty dokręcania zacisków śrubowych – ściśle według dokumentacji producenta.

FAQ

• Jakie jest napięcie znamionowe cewki? Cewka stycznika jest przystosowana do napięcia 400 V AC (50 Hz) / 440 V AC (60 Hz).
• Ile łączników pomocniczych można dołożyć do stycznika? Oprócz wbudowanego jednego łącznika pomocniczego z zestykem wymuszonym, można zamontować maksymalnie 4 dodatkowe moduły łączników pomocniczych.
• Jaki stopień ochrony ma stycznik? Stopień ochrony IP20 – odpowiedni do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
