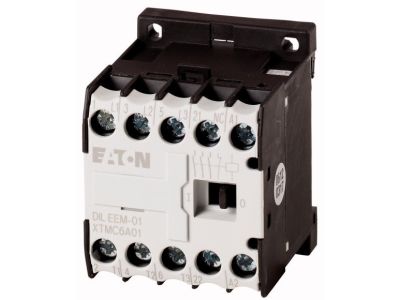

Stycznik mocy AC-3/400V 3kW 3-bieg. DILEEM-01(230V50HZ,240V60HZ) DILEM | 051633 Eaton

Alternatywny kod produktu: DILEEM-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEM (symbol 051633) to trójbiegunowe urządzenie przeznaczone do pracy w kategorii AC-3 przy napięciu 400 V i mocy 3 kW. Cewka przystosowana do napięć 230 V 50 Hz / 240 V 60 Hz umożliwia szerokie zastosowanie w instalacjach europejskich. Wyposażony w 1 fabrycznie wbudowany łącznik pomocniczy z zestykami wymuszonymi oraz możliwość rozbudowy o maksymalnie 4 moduły łączników pomocniczych, co zapewnia elastyczność konfiguracji. Stycznik posiada stopień ochrony IP20 i zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100, a jego trwałość mechaniczna sięga 7 milionów cykli.

• Kategoria AC-3, moc 3 kW przy 400 V: gwarantuje niezawodne załączanie i wyłączanie silników asynchronicznych oraz odbiorników indukcyjnych bez ryzyka przegrzania styków.
• Cewka 230 V 50 Hz / 240 V 60 Hz: uniwersalne napięcie sterowania umożliwiające stosowanie w różnych sieciach zasilających bez konieczności wymiany cewki.
• Możliwość rozbudowy o 4 łączniki pomocnicze: elastyczne dostosowanie liczby i konfiguracji styków sygnalizacyjnych do potrzeb układu sterowania.
• Fabryczny łącznik pomocniczy z zestykami wymuszonymi: dodatkowa warstwa bezpieczeństwa – styki wymuszone zapewniają jednoznaczne odwzorowanie stanu głównego toru prądowego.
• Trwałość mechaniczna 7 mln cykli: długa żywotność eksploatacyjna przy intensywnym użytkowaniu, co przekłada się na niskie koszty utrzymania.

Zgodność z Normami

Stycznik DILEM spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury łączeniowej niskiego napięcia. Posiada stopień ochrony IP20 oraz zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100. Posiada certyfikat CE.

Zastosowanie

Stycznik mocy DILEM jest przeznaczony do pracy w szafach sterowniczych, rozdzielnicach przemysłowych oraz instalacjach automatyki budynkowej. Jego parametry czynią go odpowiednim do załączania i wyłączania odbiorników trójfazowych, szczególnie silników o mocy do 3 kW.

• Sterowanie silnikami asynchronicznymi w kategorii AC-3 (pompy, wentylatory, kompresory, przenośniki).
• Załączanie odbiorników rezystancyjnych i indukcyjnych w instalacjach przemysłowych oraz w automatyce maszyn.
• Rozbudowa systemów automatyki budynkowej z wykorzystaniem akcesoriów modułowych (łączniki pomocnicze, blokady, moduły opóźniające).
• Tworzenie układów rewersyjnych, gwiazda-trójkąt oraz przełączania źródeł zasilania z użyciem blokady mechanicznej.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik przeznaczony jest do mocowania na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej za pomocą śrub. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z normami dla przewidywanego prądu obciążenia. Moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną producenta (zalecany 0,8–1,2 Nm dla przewodów 1–2,5 mm²).

FAQ

• Czy stycznik ma podświetlenie? W danych technicznych nie ma informacji o podświetleniu cewki ani wbudowanych lampkach sygnalizacyjnych. Stycznik DILEM jest urządzeniem bez podświetlenia.
• Jaki stopień ochrony ma stycznik? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem oraz przed ciałami stałymi o średnicy powyżej 12 mm. Jest przystosowany do zabudowy w rozdzielnicach i szafach sterowniczych.
• Jaki tryb pracy ma stycznik – czy zestyk pomocniczy jest zwierny czy rozwierny? W standardowym wyposażeniu stycznik posiada 1 łącznik pomocniczy z zestykami przełącznymi. W danych określono go jako zestyk wymuszony – oznacza to, że styki mają wymuszoną pozycję spoczynkową (zwierną lub rozwierną w zależności od stanu cewki) i są stosowane do niezawodnej sygnalizacji stanu głównych styków.
