Stycznik mocy AC-3 38A 18,5kW 3P, 20-60V AC/DC, AF38-30-00-11, zaciski śrubowe | 1SBL297001R1100 ABB

Opis i Kluczowe Cechy

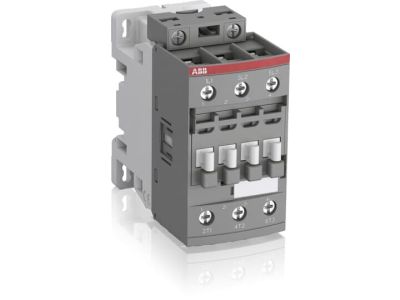

Stycznik mocy ABB AF38-30-00-11 to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnego sterowania obwodami silnikowymi oraz obciążeniami rezystancyjnymi. Wyposażony w innowacyjną technologię AF, stycznik ten posiada elektroniczny interfejs cewki, który pozwala na pracę w szerokim zakresie napięcia sterującego od 20 V do 60 V AC/DC. Dzięki temu rozwiązaniu urządzenie jest odporne na znaczne wahania napięcia w sieci, co minimalizuje ryzyko przestojów i zwiększa stabilność pracy systemów automatyki.

• Wydajność prądowa: Prąd znamionowy łączeniowy w kategorii AC-3 wynosi 38 A, co pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC.
• Wszechstronność: W kategorii AC-1 (obciążenia nieindukcyjne lub lekko indukcyjne) stycznik obsługuje prąd do 50 A, co czyni go idealnym rozwiązaniem dla systemów grzewczych.
• Konstrukcja 3-biegunowa: Trzy główne bieguny robocze zapewniają bezpieczne odłączanie i załączanie zasilania trójfazowego.
• Zaciski śrubowe: Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów i minimalizują rezystancję styku, co przekłada się na mniejsze nagrzewanie się komponentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Stycznik spełnia wymagania normy IEC 60947-4-1, co definiuje jego parametry pracy dla napięć znamionowych izolacji do 690 V. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) zgodnie z normą UL 60947-4-1, co pozwala na jego bezpieczne stosowanie na rynkach północnoamerykańskich przy napięciu do 600 V i prądzie ogólnego zastosowania do 50 A.

Zastosowanie

Stycznik ABB AF38-30-00-11 znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych i budynkowych. Jest dedykowany do:

• Bezpośredniego rozruchu silników klatkowych w układach napędowych pomp, wentylatorów oraz przenośników.
• Sterowania układami grzewczymi i oświetleniowymi o dużym poborze mocy (kategoria AC-1).
• Integracji w szafach sterowniczych maszyn OEM, gdzie wymagana jest wysoka gęstość upakowania i niezawodność.
• Systemów HVAC, gdzie szeroki zakres napięcia cewki eliminuje potrzebę stosowania dodatkowych transformatorów sterujących.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel techniczny. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby zapobiec poluzowaniu się przewodów pod wpływem drgań.
• Orientacja: Stycznik może pracować w różnych pozycjach, jednak zaleca się zachowanie odstępów izolacyjnych zgodnie z dokumentacją techniczną producenta.
• Podłączenie cewki: Dzięki polaryzacji niezależnej w technologii AF, podłączenie napięcia sterującego 20-60V AC/DC jest uproszczone, jednak należy upewnić się, że parametry źródła zasilania mieszczą się w podanym zakresie.

FAQ

1. Czy stycznik AF38-30-00-11 wymaga dodatkowych modułów przeciwprzepięciowych dla cewki?
Nie, technologia AF posiada wbudowaną ochronę przeciwprzepięciową, co eliminuje konieczność stosowania zewnętrznych ograniczników przepięć i redukuje koszty instalacji.

2. Jakie jest maksymalne napięcie pracy dla tego modelu?
Zgodnie z normą IEC, napięcie znamionowe łączeniowe wynosi 690 V AC, natomiast według standardów UL jest to 600 V AC.

3. Czy mogę sterować tym stycznikiem zarówno napięciem stałym, jak i zmiennym?
Tak, uniwersalna cewka AF akceptuje zarówno napięcie AC (prąd zmienny), jak i DC (prąd stały) w zakresie od 20 V do 60 V.
