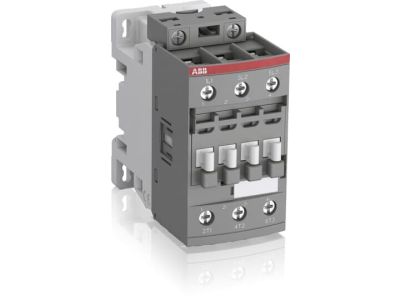

Stycznik mocy AC-3 32A 15kW 3P, 250-500V AC/DC, AF30-30-00-14, zaciski śrubowe | 1SBL277001R1400 ABB

Alternatywny kod produktu: 1SBL277001R1400

Opis i Kluczowe Cechy

Stycznik mocy symbol AF30-30-00-14 (nr katalogowy 1SBL277001R1400) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami i odbiornikami rezystancyjnymi. Zaprojektowany do pracy w kategorii AC-3 z prądem znamionowym 32 A, umożliwia bezpieczne załączanie silników o mocy do 15 kW przy napięciu 400 V AC. Dzięki napięciu cewki 250–500 V AC/DC może być sterowany bezpośrednio z szerokiego zakresu napięć pomocniczych. Wyposażony w zaciski śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy AC-3: 32 A: Umożliwia sterowanie silnikami o mocy do 15 kW (400 V AC) bez ryzyka przeciążenia styków – idealne do pomp, wentylatorów i sprężarek.
• Prąd znamionowy AC-1: 50 A: Przeznaczony do łączenia obciążeń rezystancyjnych, takich jak grzejniki czy piece, z dużą rezerwą mocy.
• Napięcie cewki: 250–500 V AC/DC: Szeroki zakres napięcia sterowania upraszcza integrację z różnymi systemami zasilania (230 V, 400 V, 480 V) bez konieczności stosowania dodatkowych przetwornic.
• Zaciski śrubowe: Zapewniają solidne, wibroodporne połączenie przewodów o przekroju do 10 mm² – gwarancja niezawodności w trudnych warunkach przemysłowych.
• Kategoria AC-3 / AC-1: Stycznik dedykowany zarówno do silników indukcyjnych (AC-3), jak i obciążeń czysto rezystancyjnych (AC-1) – uniwersalne zastosowanie.

Zgodność z Normami

Stycznik AF30-30-00-14 spełnia wymagania norm IEC oraz UL, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach zarówno europejskich, jak i amerykańskich. Posiada oznaczenie CE, dopuszczające go do obrotu na terenie Unii Europejskiej. Napięcie pracy znamionowej wynosi 690 V wg IEC oraz 600 V wg UL.

Zastosowanie

Stycznik mocy AF30-30-00-14 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów trójfazowych – zarówno silnikowych, jak i rezystancyjnych. Dzięki szerokiemu zakresowi napięcia cewki sprawdza się w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w systemach automatyki.

• Sterowanie silnikami trójfazowymi (pompy, wentylatory, sprężarki, przenośniki) w kategorii AC-3 do 15 kW / 400 V.
• Łączenie obciążeń rezystancyjnych (piece, grzejniki, piece indukcyjne) w kategorii AC-1 do 50 A.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w szafach sterowniczych.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych oraz komercyjnych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 lub na płycie montażowej. Moment dokręcania zacisków śrubowych oraz dobór przekroju przewodów należy stosować zgodnie z danymi podanymi w karcie katalogowej producenta – zbyt mały przekrój może prowadzić do przegrzania, a zbyt duży do uszkodzenia zacisku.

FAQ

• Jakie jest napięcie sterowania cewki w styczniku AF30-30-00-14? Napięcie cewki wynosi 250–500 V AC/DC, co pozwala na podłączenie do typowych napięć sieciowych (230 V, 400 V) bez konieczności stosowania dodatkowych przetwornic.
• Czy stycznik może być montowany na szynie DIN? Tak, tego typu styczniki mocy są standardowo montowane na szynie TH35 (DIN) lub na płycie montażowej – wybór zależy od konstrukcji rozdzielnicy.
• Jaka jest różnica między pracą w kategorii AC-3 a AC-1? W kategorii AC-3 stycznik jest przystosowany do załączania silników indukcyjnych (duże prądy rozruchowe), podczas gdy AC-1 dotyczy obciążeń rezystancyjnych (np. grzejników) o charakterze czysto omowym. W AF30-30-00-14 maksymalny prąd ciągły dla AC-1 wynosi 50 A, a dla AC-3 – 32 A.
