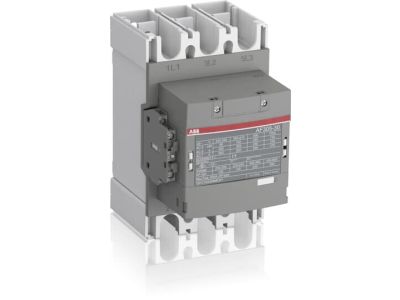

Stycznik mocy AC-3 305A 160kW 3P, 100-250V AC/DC, 1NO+1NC, AF305-30-11-13, przyłącza szynowe | 1SFL587002R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF305-30-11-13 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Jako 3-biegunowy aparat, charakteryzuje się zdolnością do sterowania silnikami o mocy do 160 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Urządzenie zostało wyposażone w innowacyjną technologię AF, która pozwala na sterowanie cewką w szerokim zakresie napięć od 100 V do 250 V AC/DC, co znacząco redukuje zużycie energii oraz eliminuje ryzyko drgań styków przy spadkach napięcia.

• Wysoka wydajność prądowa: Znamionowy prąd pracy dla kategorii AC-1 wynosi do 500 A, co pozwala na bezpieczne przełączanie obwodów rezystancyjnych.
• Konfiguracja styków: Fabrycznie zamontowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwiają łatwą integrację z układami sterowania i sygnalizacji.
• Przyłącza szynowe: Solidne zaciski szynowe gwarantują pewne połączenie elektryczne dla przewodów o dużych przekrojach, minimalizując rezystancję przejścia.
• Uniwersalność napięciowa: Szeroki zakres napięcia sterującego 100-250V AC/DC sprawia, że stycznik jest odporny na niestabilność sieci zasilającej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Został zaprojektowany zgodnie z normą IEC 60947-4-1, co potwierdza jego przydatność do pracy w obwodach niskiego napięcia do 1000 V. Dodatkowo, stycznik posiada certyfikację UL dla rynku północnoamerykańskiego (do 600 V), gdzie jego parametry są określane na 250 KM przy 480 V oraz 400 A dla zastosowań ogólnych. Zgodność z dyrektywami RoHS oraz CE zapewnia bezpieczeństwo użytkowania i dbałość o środowisko naturalne.

Zastosowanie

Stycznik AF305-30-11-13 znajduje szerokie zastosowanie w ciężkim przemyśle oraz infrastrukturze budynkowej. Jest idealnym rozwiązaniem do:

• Bezpośredniego rozruchu dużych silników klatkowych w układach napędowych pomp, wentylatorów i kompresorów.
• Załączania baterii kondensatorów w systemach kompensacji mocy biernej.
• Zarządzania systemami oświetleniowymi o dużej mocy w halach produkcyjnych i magazynach.
• Pracy w układach przełączania zasilania (SZR) dzięki wysokiej wytrzymałości mechanicznej i elektrycznej.

Wskazówki Montażowe

Podczas instalacji stycznika ABB AF305 należy zwrócić szczególną uwagę na prawidłowe dokręcenie przyłączy szynowych. Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić moment dokręcania zgodny z dokumentacją techniczną producenta, co zapobiega przegrzewaniu się styków. Urządzenie powinno być montowane w pionowej pozycji na płycie montażowej wewnątrz rozdzielnicy o odpowiednim stopniu ochrony IP, zapewniającej właściwą cyrkulację powietrza. Przed podłączeniem napięcia sterującego należy zweryfikować, czy mieści się ono w zakresie 100-250V AC/DC.

FAQ

• Czy stycznik AF305 wymaga dodatkowych modułów przeciwprzepięciowych? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych ograniczników dla cewki.
• Jakie jest maksymalne napięcie izolacji tego modelu? Zgodnie z normą IEC, znamionowe napięcie izolacji wynosi 1000 V, co pozwala na pracę w zaawansowanych systemach energetycznych.
• Czy styki pomocnicze można rozbudować? Tak, konstrukcja stycznika pozwala na montaż dodatkowych bloków styków pomocniczych bocznych lub czołowych, zależnie od potrzeb projektu.
