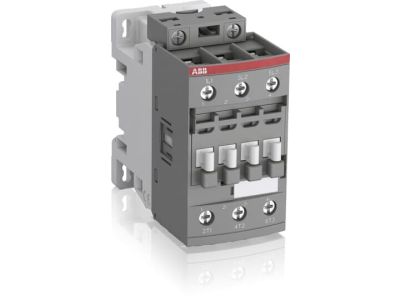

Stycznik mocy AC-3 26A 11kW 3P, 250-500V AC/DC, AF26-30-00-14, zaciski śrubowe | 1SBL237001R1400 ABB

Alternatywny kod produktu: 1SBL237001R1400

Opis i Kluczowe Cechy

Stycznik mocy AF26-30-00-14 to trójbiegunowy stycznik przeznaczony do sterowania silnikami oraz obwodów mocy. Jego kluczowe parametry to prąd znamionowy w kategorii AC-3 wynoszący 26 A, co umożliwia bezpieczne sterowanie silnikami trójfazowymi o mocy do 11 kW przy 400 V AC. Napięcie cewki 250–500 V AC/DC zapewnia szeroką kompatybilność z różnymi źródłami zasilania. Wyposażony w zaciski śrubowe, gwarantuje pewne i trwałe połączenia przewodów.

• Prąd AC-3 26 A: bezpieczne sterowanie silnikami trójfazowymi o mocy do 11 kW bez ryzyka przeciążenia styków.
• Napięcie cewki 250–500 V AC/DC: szeroki zakres zasilania umożliwiający stosowanie w instalacjach prądu przemiennego i stałego.
• Prąd AC-1 45 A: możliwość przełączania obciążeń rezystancyjnych, takich jak grzałki, bez nadmiernego nagrzewania.
• Trzy bieguny (3P): kompletne przełączanie trójfazowych obwodów mocy, idealne do silników i zasilania.
• Zaciski śrubowe: pewny montaż przewodów, odporność na wibracje i długotrwała niezawodność połączeń.

Zgodność z Normami

Stycznik AF26-30-00-14 został zaprojektowany zgodnie z wymaganiami norm IEC oraz UL – deklarowane napięcie robocze 690 V IEC / 600 V UL. Spełnia wymogi kategorii użytkowania AC-3 (sterowanie silnikami) oraz AC-1 (obciążenia rezystancyjne). Produkt przeznaczony do instalacji niskiego napięcia, zgodny z europejskimi standardami bezpieczeństwa.

Zastosowanie

Stycznik AF26-30-00-14 sprawdza się w przemyśle, automatyce budynkowej oraz wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów mocy średniej wielkości.

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, sprężarki) – kategoria AC-3, moc do 11 kW.
• Przełączanie obciążeń rezystancyjnych, np. grzałek elektrycznych, pieców oporowych – kategoria AC-1, prąd do 45 A.
• Zastosowania w szafach sterowniczych, rozdzielnicach przemysłowych i komercyjnych.
• Integracja z systemami automatyki PLC dzięki szerokiemu zakresowi napięcia cewki (250–500 V AC/DC).

Wskazówki Montażowe

Montaż i podłączenie stycznika muszą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Standardowo stycznik montuje się na szynie TH35 (DIN) lub płycie montażowej. Przekrój przewodów należy dobrać do prądu znamionowego (26 A dla AC-3 / 45 A dla AC-1). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Jakie jest napięcie cewki i czy może być zasilane prądem stałym? Napięcie cewki wynosi 250–500 V AC/DC, co oznacza, że stycznik może być zasilany zarówno napięciem przemiennym, jak i stałym w tym zakresie.
• Jaką maksymalną moc silnika mogę sterować? W kategorii AC-3 przy napięciu 400 V AC stycznik umożliwia sterowanie silnikiem o mocy do 11 kW, co odpowiada prądowi 26 A.
• Czy ten stycznik nadaje się do obciążeń rezystancyjnych, np. grzałek? Tak, w kategorii AC-1 stycznik może przełączać obciążenia rezystancyjne o prądzie do 45 A.
