Stycznik mocy AC-3 26A 11kW 3P, 20-60V AC/DC, AF26-30-00-11, zaciski śrubowe | 1SBL237001R1100 ABB

Opis i Kluczowe Cechy

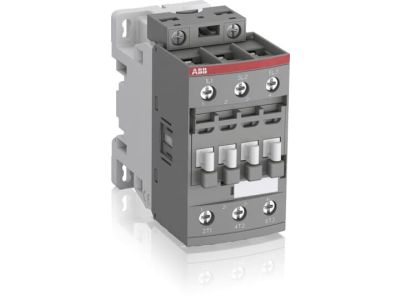

Stycznik mocy ABB AF26-30-00-11 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako model 3-biegunowy, charakteryzuje się zdolnością do sterowania silnikami o mocy do 11 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Kluczowym wyróżnikiem serii AF jest innowacyjna technologia cewki elektronicznej, która obsługuje szeroki zakres napięcia sterującego od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu, stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i awarii systemów automatyki.

• Wysoka wydajność prądowa: Urządzenie pozwala na przełączanie obwodów mocy o prądzie znamionowym do 45 A w kategorii AC-1 (obciążenia rezystancyjne).
• Uniwersalność zasilania: Cewka 20-60V AC/DC eliminuje konieczność stosowania różnych wariantów styczników dla różnych napięć sterowniczych.
• Solidne zaciski śrubowe: Zapewniają trwałe i pewne połączenie przewodów, minimalizując rezystancję styku i ryzyko przegrzania punktów przyłączeniowych.
• Kompaktowa konstrukcja: Optymalizacja wymiarów pozwala na oszczędność miejsca na szynie DIN wewnątrz szafy sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i interoperacyjność w globalnych projektach inżynieryjnych. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do pracy w trudnych warunkach przemysłowych przy napięciu znamionowym izolacji do 690 V. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczone do pracy przy napięciu 600 V i prądzie ogólnego zastosowania do 45 A. Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość producenta o aspekty ekologiczne i bezpieczeństwo użytkowania.

Zastosowanie

Stycznik AF26-30-00-11 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w systemach sterowania napędami elektrycznymi. Jest idealnym rozwiązaniem do:

• Bezpośredniego rozruchu silników klatkowych w układach wentylacji, pomp i przenośników.
• Zarządzania obciążeniami rezystancyjnymi w systemach ogrzewania przemysłowego (kategoria AC-1).
• Integracji w rozdzielnicach niskiego napięcia, gdzie wymagana jest wysoka niezawodność łączeniowa.
• Aplikacji w infrastrukturze budynkowej oraz systemach OEM, gdzie występują niestabilne parametry sieci zasilającej.

Wskazówki Montażowe

Podczas instalacji stycznika ABB AF26-30-00-11 należy zwrócić szczególną uwagę na parametry mechaniczne i elektryczne połączeń. Montaż powinien odbywać się na standardowej szynie DIN 35 mm lub za pomocą śrub do płyty montażowej. Zaleca się stosowanie odpowiednich momentów dokręcania dla zacisków śrubowych, aby zapobiec poluzowaniu się przewodów pod wpływem drgań. Przed podłączeniem należy upewnić się, że napięcie sterujące mieści się w zakresie 20-60V AC/DC. Dzięki wbudowanemu ogranicznikowi przepięć, stycznik nie wymaga dodatkowych modułów ochronnych przy cewce, co upraszcza okablowanie i obniża koszty instalacji.

FAQ

Czy ten stycznik wymaga dodatkowego zabezpieczenia przeciwprzepięciowego dla cewki?
Nie, technologia AF zastosowana w tym modelu posiada zintegrowaną ochronę przeciwprzepięciową, co eliminuje potrzebę montażu zewnętrznych warystorów lub układów RC.

Jakie jest maksymalne napięcie pracy styków głównych?
Zgodnie z normą IEC, napięcie znamionowe łączeniowe wynosi 690 V, natomiast według standardów UL jest to 600 V.

Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC?
Tak, pod warunkiem, że wyjście sterownika mieści się w zakresie napięciowym 20-60V i posiada odpowiednią wydajność prądową do zasilenia cewki w momencie załączenia.
