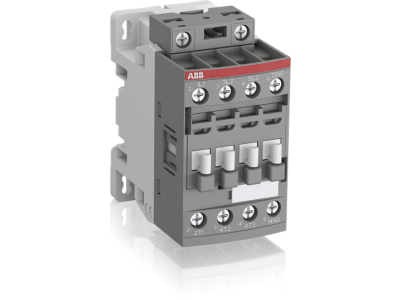

Stycznik mocy AC-3 18A 7,5kW 3P, 250-500V AC/DC, 1NO, AF16-30-10-14, zaciski śrubowe | 1SBL177001R1410 ABB

Alternatywny kod produktu: 1SBL177001R1410

Opis i Kluczowe Cechy

Stycznik mocy ABB AF16-30-10-14 to 3-biegunowy stycznik przystosowany do pracy w kategorii AC-3 z prądem znamionowym 18 A, umożliwiający sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V AC. Wyposażony w jeden wbudowany styk pomocniczy NO oraz uniwersalną cewkę 250–500 V AC/DC, zapewnia elastyczne zastosowanie w instalacjach przemysłowych i budynkowych. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Kategoria AC-3 i prąd 18 A: przeznaczony do łączenia i rozłączania silników indukcyjnych, zapewniając niezawodne sterowanie bez ryzyka przegrzania styków.
• Moc silnika do 7,5 kW (400 V AC) / 10 hp (480 V UL): odpowiedni do zasilania średniej wielkości odbiorników, takich jak pompy, wentylatory czy sprężarki.
• Uniwersalna cewka 250–500 V AC/DC: szeroki zakres napięć sterujących, upraszczający projektowanie układów i redukujący potrzebę stosowania różnych wariantów styczników.
• Wbudowany styk pomocniczy 1NO: umożliwia realizację sygnalizacji stanu załączenia lub dodatkowych funkcji sterowania bez konieczności montowania osobnych modułów.
• Zaciski śrubowe i wysoka wytrzymałość napięciowa 690 V IEC / 600 V UL: bezpieczne przyłączanie przewodów oraz odporność izolacji na podwyższone napięcia, co zwiększa trwałość i bezpieczeństwo eksploatacji.

Zgodność z Normami

Stycznik AF16-30-10-14 został zaprojektowany zgodnie z wymaganiami norm IEC oraz UL, co potwierdzają parametry napięciowe 690 V IEC i 600 V UL. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach spełniających europejskie oraz amerykańskie standardy bezpieczeństwa.

Zastosowanie

Dzięki parametrom AC-3 i uniwersalnej cewce stycznik sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych. Można go stosować do:

• Sterowania silnikami trójfazowymi (pompy, wentylatory, kompresory) w szafach sterowniczych i rozdzielnicach.
• Załączania i wyłączania obwodów mocy w kategorii AC-1 (obciążenia rezystancyjne) do 30 A.
• Realizacji funkcji sygnalizacji i sterowania w automatyce budynkowej i przemysłowej, z wykorzystaniem wbudowanego styku pomocniczego NO.
• Współpracy z przekaźnikami, PLC oraz innymi elementami układów sterowania, gdzie wymagane jest bezpieczne przełączanie obwodów zasilających.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest odłączony. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (max. 30 A w AC-1). Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta, aby zapewnić niski opór styków i uniknąć przegrzania.

FAQ

• Jakie napięcie cewki obsługuje ten stycznik? Cewka stycznika AF16-30-10-14 jest przystosowana do napięć 250–500 V AC/DC, co umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego w szerokim zakresie.
• Czy stycznik ma wbudowany styk pomocniczy? Tak, posiada jeden styk pomocniczy normalnie otwarty (NO), który może służyć do sygnalizacji załączenia lub dodatkowych funkcji sterowania.
• Jaki jest maksymalny prąd w kategorii AC-1? W kategorii AC-1 (obciążenia rezystancyjne) stycznik może przełączać prąd do 30 A, a w aplikacjach UL ogólnego zastosowania również 30 A.
