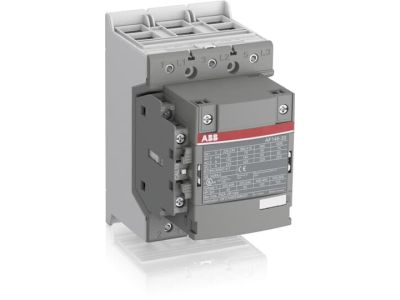

Stycznik mocy AC-3 146A 75kW 3P, 100-250V AC/DC, 1NO+1NC, AF146-30-11-13, zaciski śrubowe | 1SFL467001R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF146-30-11-13 to profesjonalne, 3-biegunowe urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających warunkach przemysłowych. Model ten charakteryzuje się prądem znamionowym 146 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 75 kW przy napięciu 400 V AC. Dzięki zastosowaniu innowacyjnej technologii AF, stycznik posiada elektronicznie sterowaną cewkę, która obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Rozwiązanie to minimalizuje zużycie energii oraz zapewnia stabilną pracę nawet przy wahaniach napięcia w sieci zasilającej. Urządzenie wyposażone jest w podwójne zaciski śrubowe, które gwarantują pewne i trwałe połączenie przewodów o dużych przekrojach, co jest kluczowe dla zachowania ciągłości zasilania w systemach o dużym obciążeniu.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Zgodnie z normą IEC, stycznik jest certyfikowany do pracy przy napięciu znamionowym izolacji wynoszącym 1000 V, co świadczy o jego wyjątkowej wytrzymałości dielektrycznej. W przypadku instalacji zgodnych ze standardem UL, urządzenie dopuszczone jest do pracy przy napięciu 600 V. Stycznik AF146-30-11-13 posiada również certyfikację dla ogólnego użytku przy prądzie do 200 A UL oraz 225 A w kategorii AC-1, co potwierdza jego uniwersalność w globalnych projektach inżynieryjnych i zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Głównym przeznaczeniem stycznika AF146-30-11-13 jest sterowanie silnikami indukcyjnymi w kategorii AC-3, gdzie wymagana jest wysoka trwałość łączeniowa przy mocy do 75 kW (400 V) lub 100 hp (480 V UL). Doskonale sprawdza się również w przełączaniu obwodów mocy o charakterze rezystancyjnym (kategoria AC-1) do 225 A, takich jak systemy ogrzewania przemysłowego czy oświetlenia wielkopowierzchniowego. Dzięki wbudowanym stykom pomocniczym 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), stycznik jest gotowy do pracy w zaawansowanych układach automatyki, systemach wentylacji, pompowniach oraz liniach produkcyjnych, gdzie niezbędna jest informacja zwrotna o stanie pracy urządzenia.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony na płycie montażowej wewnątrz rozdzielnicy elektrycznej. Dzięki zastosowaniu podwójnych zacisków śrubowych, instalator ma możliwość łatwego i bezpiecznego podłączenia szyn prądowych lub przewodów o dużym przekroju. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Szeroki zakres napięcia cewki (100-250V AC/DC) eliminuje konieczność stosowania dodatkowych transformatorów sterujących w większości standardowych aplikacji przemysłowych. Przed uruchomieniem należy upewnić się, że parametry sieci są zgodne z tabliczką znamionową urządzenia.

FAQ

• Czy ten stycznik może być sterowany napięciem stałym (DC)? Tak, dzięki technologii AF cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250V.
• Jakie są parametry styków pomocniczych? Urządzenie posiada fabrycznie zamontowane styki 1NO + 1NC, które służą do celów sygnalizacyjnych i blokad elektrycznych.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych? W kategorii AC-1 stycznik może bezpiecznie przełączać prąd o natężeniu do 225 A.
