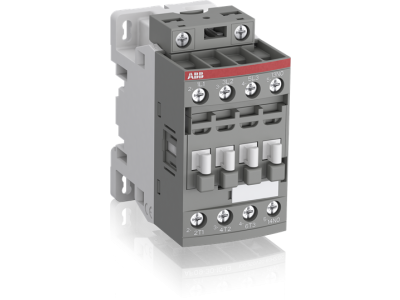

Stycznik mocy AC-3 12A 5,5kW 3P, 20-60V AC/DC, 1NC, AF12-30-01-11, zaciski śrubowe | 1SBL157001R1101 ABB

Alternatywny kod produktu: 1SBL157001R1101

Opis i Kluczowe Cechy

Trójbiegunowy stycznik mocy AF12-30-01-11 (numer katalogowy 1SBL157001R1101) przeznaczony do sterowania silnikami w kategorii AC-3 do 12 A (5,5 kW przy 400 V AC) oraz do łączenia obwodów mocy AC-1 do 28 A. Wyposażony w jeden wbudowany styk pomocniczy NC oraz cewkę przystosowaną do napięcia 20–60 V AC/DC, co zapewnia uniwersalność zasilania w różnych instalacjach. Zaciski śrubowe gwarantują pewne i trwałe połączenie przewodów.

• Kategoria AC-3 – prąd 12 A / moc 5,5 kW (400 V AC): dedykowany do bezpośredniego sterowania trójfazowymi silnikami indukcyjnymi, zapewnia bezpieczne łączenie i rozłączanie przy obciążeniach silnikowych.
• Szeroki zakres napięcia cewki 20–60 V AC/DC: umożliwia stosowanie stycznika zarówno w instalacjach prądu przemiennego, jak i stałego bez konieczności stosowania dodatkowych przetwornic – elastyczność w projektowaniu układów sterowania.
• Wbudowany styk pomocniczy NC (1 zesty): służy do sygnalizacji stanu pracy, realizacji blokad lub przesyłania informacji do układów PLC, co upraszcza okablowanie i zwiększa funkcjonalność.
• Prąd AC-1 do 28 A (obciążenia ogólne): sprawdza się również w przełączaniu obwodów rezystancyjnych, grzejnych czy oświetleniowych – jeden stycznik do wielu zastosowań.
• Zaciski śrubowe: zapewniają solidne połączenie przewodów, łatwe w montażu i kontroli, zgodne z wymogami instalacji przemysłowych.

Zgodność z Normami

Stycznik AF12-30-01-11 jest zaprojektowany i wykonany zgodnie z wymogami norm europejskich oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych w warunkach normalnych.

Zastosowanie

Uniwersalny stycznik mocy sprawdza się w układach sterowania silnikami oraz w przełączaniu obciążeń rezystancyjnych i mieszanych w instalacjach przemysłowych i budynkowych.

• Bezpośrednie sterowanie trójfazowymi silnikami indukcyjnymi do 5,5 kW (400 V AC) – np. napędy wentylatorów, pomp, przenośników.
• Łączenie obwodów mocy o charakterze rezystancyjnym do 28 A – układy grzewcze, piece, systemy oświetlenia.
• Praca w układach automatyki budynkowej i przemysłowej – impulsy sterujące z PLC, styczniki pośredniczące, sygnalizacja stanu łączeniem styku pomocniczego NC.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach, w szafach sterowniczych – montaż na szynie TH35 (DIN).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich biegunach oraz zabezpieczyć przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta (typowy zakres 0,8–1,2 Nm dla zacisków głównych i pomocniczych). Przekrój przewodów dobrać do wartości prądu znamionowego oraz warunków środowiskowych. Po zakończeniu montażu sprawdzić poprawność połączeń i izolację przed ponownym załączeniem napięcia.

FAQ

• Czy stycznik posiada podświetlenie / diodę LED sygnalizującą załączenie? Model AF12-30-01-11 nie jest wyposażony w podświetlenie. Sygnalizację stanu można uzyskać poprzez wykorzystanie wbudowanego styku pomocniczego NC podłączonego do układu sygnalizacji.
• Jaki jest stopień ochrony stycznika? W danych katalogowych nie podano konkretnego stopnia IP. Dla aparatury modułowej montowanej w rozdzielnicy (z obudową) standardowo przyjmuje się co najmniej IP20 od strony czołowej – szczegółowe informacje należy sprawdzić w dokumentacji technicznej producenta.
• Do jakich obwodów można stosować stycznik – AC czy DC? Styki główne są przystosowane do pracy z prądem przemiennym (kategoria AC-3 oraz AC-1). Cewka natomiast może być zasilana zarówno napięciem przemiennym, jak i stałym w zakresie 20–60 V, co ułatwia integrację z różnymi źródłami sterowania.
