Stycznik mocy AC-3 12A 5,5kW 3P, 100-250V AC/DC, 1NC, AF12-30-01-13, zaciski śrubowe | 1SBL157001R1301 ABB

Alternatywny kod produktu: 1SBL157001R1301

Opis i Kluczowe Cechy

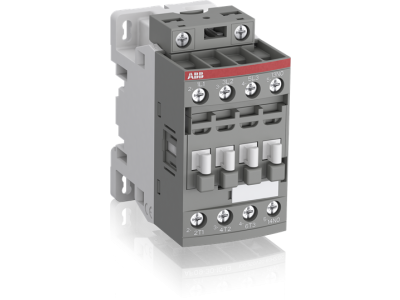

Stycznik mocy AF12-30-01-13 (numer katalogowy 1SBL157001R1301) produkcji ABB to 3-biegunowy stycznik przystosowany do sterowania silnikami o mocy do 5,5 kW przy 400 V AC w kategorii AC-3. Dzięki uniwersalnej cewce na napięcie 100–250 V AC/DC oraz wbudowanemu stykowi pomocniczemu NC (1NC) i zaciskom śrubowym, urządzenie zapewnia niezawodne przełączanie obwodów mocy i sygnalizację stanu w instalacjach przemysłowych i budynkowych.

• Prąd AC-3 12 A / moc 5,5 kW przy 400 V AC: umożliwia bezpieczne sterowanie silnikami indukcyjnymi o znacznym obciążeniu, bez ryzyka przegrzania styków podczas rozruchu i pracy ciągłej.
• Napięcie cewki 100–250 V AC/DC: uniwersalne zasilanie – jeden model pasuje do różnych systemów sterowania (230 V, 110 V, 24 V DC w zakresie), upraszczając magazynowanie i dobór.
• Wbudowany styk pomocniczy 1NC (normalnie zamknięty): umożliwia sygnalizację braku załączenia stycznika lub realizację blokad w układach sterowania, bez konieczności dokupowania dodatkowych modułów.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie przewodów o odpowiednim przekroju, odporne na wibracje – idealne do szaf sterowniczych i rozdzielnic.
• 3 bieguny (3P): przełączanie trzech faz jednocześnie – niezbędne w obwodach silnikowych i innych odbiornikach trójfazowych.

Zgodność z Normami

Stycznik AF12-30-01-13 jest zgodny z wymaganiami norm IEC/EN oraz posiada certyfikat CE. Przeznaczony do pracy w instalacjach niskiego napięcia, spełnia standardy branżowe dla aparatury łączeniowej stosowanej w sterowaniu silnikami i obwodami mocy.

Zastosowanie

Dzięki parametrom AC-3 12 A oraz uniwersalnej cewce, stycznik sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej:

• Sterowanie silnikami asyn chronicznymi (pompy, wentylatory, sprężarki) do 5,5 kW / 400 V AC.
• Przełączanie obwodów mocy w kategorii AC-1 (obciążenia rezystancyjne, grzałki, piece) – prąd ciągły do 28 A.
• Wykorzystanie w układach automatyki budynkowej (sterowanie oświetleniem, klimatyzacją) jako element wykonawczy sterowany sygnałem z PLC lub przekaźników.
• Zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych, gdzie wymagana jest sygnalizacja stanu załączenia poprzez styk NC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta – nie dokręcać na siłę. Przekrój przewodów dobrać do spodziewanego prądu obciążenia (dla 12 A AC-3 zalecany min. 1,5 mm², przy AC-1 odpowiednio większy). Upewnij się, że napięcie sterowania cewki mieści się w zakresie 100–250 V AC/DC.

FAQ

• Jakie jest napięcie sterowania stycznika AF12-30-01-13? Napięcie cewki wynosi 100–250 V AC/DC – uniwersalny zakres umożliwia podłączenie zarówno do instalacji 230 V AC, jak i 110 V AC lub 24–125 V DC (w zależności od rzeczywistej wartości w tym zakresie).
• Do jakiej mocy silnika nadaje się ten stycznik? W kategorii AC-3 (rozruch i praca silników klatkowych) dopuszczalna moc to 5,5 kW przy 400 V AC (prąd znamionowy 12 A). Dla silników 230 V AC moc jest proporcjonalnie niższa.
• Jaki typ styku pomocniczego jest wbudowany? Stycznik wyposażony jest w jeden styk pomocniczy normalnie zamknięty (NC). Służy on m.in. do sygnalizacji wyłączenia stycznika lub realizacji blokad w układzie sterowania.
