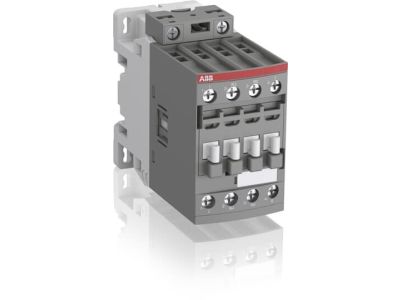

Stycznik mocy AC-1 45A 4P (2NO+2NC), 20-60V AC/DC, AF26-22-00-11, zaciski śrubowe | 1SBL237501R1100 ABB

Alternatywny kod produktu: 1SBL237501R1100

Opis i Kluczowe Cechy

Stycznik mocy ABB AF26-22-00-11 (1SBL237501R1100) to 4-biegunowe urządzenie przeznaczone do łączenia obwodów o prądzie do 45 A (AC-1) i napięciu 690 V. Wyposażony w zaciski śrubowe oraz cewkę sterującą o szerokim zakresie napięć 20–60 V AC/DC, zapewnia niezawodne przełączanie zarówno w instalacjach prądu przemiennego, jak i stałego. Układ styków 2NO+2NC (4P) umożliwia elastyczne konfiguracje sterowania, a wysoka trwałość mechaniczna i elektryczna gwarantuje długoletnią pracę w wymagających aplikacjach.

• Prąd znamionowy AC-1: 45 A: Pozwala na bezpieczne przełączanie obciążeń rezystancyjnych, takich jak grzałki czy piece, bez ryzyka przegrzania styków.
• Napięcie znamionowe: 690 V (IEC) / 600 V (UL): Umożliwia pracę w sieciach o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• 4 bieguny w układzie 2NO+2NC: Daje możliwość jednoczesnego załączania i rozłączania dwóch niezależnych obwodów, idealne do sterowania silnikami z hamowaniem lub sygnalizacji stanu.
• Szerokozakresowa cewka 20–60 V AC/DC: Eliminuje konieczność stosowania dodatkowych przetwornic napięcia – jeden model stycznika obsługuje zarówno napięcie stałe, jak i przemienne w szerokim przedziale.
• Zaciski śrubowe: Zapewniają pewne, niskorezystancyjne połączenie przewodów, łatwe w montażu i serwisie.

Zgodność z Normami

Stycznik AF26-22-00-11 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardem DIN dla aparatury modułowej, może być stosowany w instalacjach zgodnych z IEC/EN. (Konkretne numery norm – jeśli nie podano w dokumentacji – prosimy sprawdzić w karcie katalogowej producenta.)

Zastosowanie

Dzięki parametrom 45 A AC-1 i szerokiemu zakresowi napięcia sterowania, stycznik sprawdza się w różnych scenariuszach przemysłowych i budynkowych.

• Sterowanie obwodami grzewczymi, oświetleniem dużej mocy oraz innymi odbiornikami rezystancyjnymi w rozdzielnicach.
• Łączenie silników asynchronicznych do 11 kW (AC-3, 400 V) w układach napędowych – zastosowanie w maszynach, wentylatorach, pompach.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w systemach automatyki budynkowej.
• Sygnalizacja stanu pracy lub awarii – styki NC mogą być wykorzystane do informacji zwrotnej o zadziałaniu zabezpieczeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 45 A (zalecane min. 10 mm² dla miedzi). Stycznik należy montować w pozycji pionowej, z zachowaniem odstępów wentylacyjnych.

FAQ

• Czy stycznik ma podświetlenie? Nie. AF26-22-00-11 to stycznik mocy bez wbudowanego podświetlenia. Ewentualną sygnalizację stanu można zrealizować poprzez dodatkowe styki pomocnicze lub zewnętrzne lampki.
• Jaki jest stopień ochrony (IP) stycznika? Producent nie podaje odrębnego IP dla samego stycznika. Montowany w rozdzielnicy (obudowa IP30 lub wyższy) uzyskuje ochronę zapewnianą przez obudowę. Standardowo aparatura modułowa ma IP20 od strony czołowej – dotyczy to ochrony przed dotykiem palcem.
• Czy styki NC (normalnie zamknięte) są bezpieczne przy zaniku napięcia? Tak. W stanie bezprądowym styki NC pozostają zwarte, co może być wykorzystane do obwodów awaryjnego zatrzymania lub sygnalizacji. Przy zasilaniu cewki styki NC rozwierają się – działanie zgodne z logiką sterowania.
