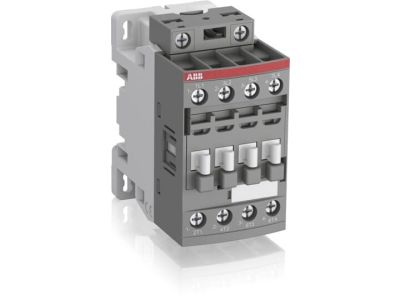

Stycznik mocy AC-1 30A 4P (4NO), 100-250V AC/DC, AF16-40-00-13, zaciski śrubowe | 1SBL177201R1300 ABB

Alternatywny kod produktu: 1SBL177201R1300

Opis i Kluczowe Cechy

Stycznik mocy AF16-40-00-13 to 4-biegunowy stycznik z zaciskami śrubowymi, przeznaczony do przełączania obwodów mocy przy prądzie AC-1 do 30 A oraz sterowania silnikami do 7,5 kW / 400 V AC (AC-3). Napięcie sterowania 100-250 V AC/DC zapewnia uniwersalność zasilania cewki. Urządzenie pracuje w układach 690 V IEC / 600 V UL.

• Prąd AC-1 30 A: bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych bez ryzyka przegrzania styków.
• Napięcie sterowania 100-250 V AC/DC: kompatybilność z różnymi systemami zasilania, ułatwia integrację zarówno w instalacjach prądu przemiennego, jak i stałego.
• 4 bieguny (4NO): możliwość przełączania czterech niezależnych obwodów w jednym urządzeniu, oszczędność miejsca w rozdzielnicy.
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, prosty montaż i konserwacja.
• Kategoria AC-3: efektywne sterowanie silnikami klatkowymi o mocy do 7,5 kW (400 V AC) – wysoka trwałość łączeniowa przy rozruchu i hamowaniu.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC oraz UL dotyczących bezpieczeństwa i wydajności. Posiada certyfikację CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Uniwersalny stycznik do zastosowań przemysłowych i komercyjnych, gdzie wymagane jest niezawodne załączanie i wyłączanie obwodów mocy oraz sterowanie silnikami.

• Sterowanie silnikami elektrycznymi w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Załączanie i wyłączanie obwodów mocy w instalacjach przemysłowych (kategoria AC-1).
• Przełączanie odbiorników rezystancyjnych, takich jak grzałki czy piece oporowe.
• Automatyka budynkowa i systemy sterowania – jako element wykonawczy w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz spodziewanym obciążeniem prądowym. Moment dokręcania zacisków śrubowych – stosuj się do zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy stycznik posiada wbudowane podświetlenie? W dostarczonej specyfikacji nie zawarto informacji o podświetleniu. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie zewnętrznego wskaźnika lub modułu pomocniczego.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. Ostateczna ochrona zależy od obudowy, w której stycznik jest instalowany.
• W jakich trybach pracy może pracować stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-1 (obciążenia ogólnoustrojowe, np. grzałki) oraz AC-3 (silniki klatkowe). W przypadku obciążeń DC lub innych kategorii należy skonsultować się z dokumentacją techniczną.
