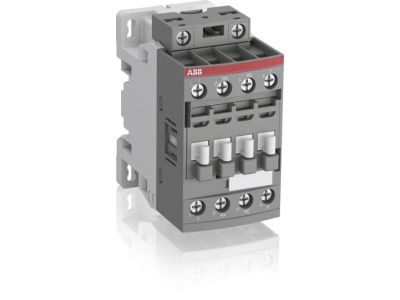

Stycznik mocy AC-1 30A 4P (2NO+2NC), 20-60V AC/DC, AF16-22-00-11, zaciski śrubowe | 1SBL177501R1100 ABB

Alternatywny kod produktu: 1SBL177501R1100

Opis i Kluczowe Cechy

Stycznik mocy AC-1 30A 4-biegunowy (symbol AF16-22-00-11, indeks 1SBL177501R1100) z zaciskami śrubowymi to kluczowy element w układach sterowania i zasilania. Przeznaczony do pracy z napięciem sterującym 20-60V AC/DC, obsługuje obciążenia do 30A w trybie AC-1, co czyni go wszechstronnym rozwiązaniem do sterowania silnikami i przełączania obwodów mocy.

• 4-biegunowa konstrukcja: Umożliwia jednoczesne łączenie czterech obwodów, idealny do układów trójfazowych i sterowania silnikami.
• Zakres napięcia sterującego 20-60V AC/DC: Kompatybilny z szeroką gamą sterowników PLC, przekaźników i innych układów automatyki.
• Obciążenie 30A (AC-1): Przeznaczony do ogólnego zastosowania, w tym sterowania silnikami do 7,5 kW przy 400V AC (AC-3), zapewniając niezawodne połączenia w instalacjach przemysłowych.
• Zaciski śrubowe: Umożliwiają pewne i trwałe połączenia przewodów, dostępne dla wszystkich biegunów, co ułatwia montaż i konserwację.
• Zgodność z normami 690V IEC / 600V UL: Gwarantuje bezpieczeństwo i niezawodność w międzynarodowych instalacjach.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej styczników i przekaźników półprzewodnikowych. Produkt posiada certyfikację zgodnie z normami UL 508 i CSA C22.2 No. 14, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik AF16-22-00-11 znajduje szerokie zastosowanie w układach sterowania i zasilania, gdzie wymagana jest niezawodna łączność oraz możliwość sterowania obciążeniami o wysokim prądzie.

• Sterowanie silnikami trójfazowymi o mocy do 7,5 kW (400V AC, AC-3) – w maszynach przemysłowych, napędach, wentylatorach.
• Przełączanie obwodów mocy w instalacjach elektrycznych, szafach sterowniczych i systemach automatyki.
• Zastosowanie w układach grzewczych, oświetleniowych i innych, gdzie wymagane jest zdalne sterowanie obwodami mocy.
• Wykorzystanie w systemach awaryjnego zasilania i transferu sieci w obiektach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Stycznik należy zamontować w odpowiedniej obudowie lub na szynie DIN, zapewniając odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. Zaciski śrubowe należy dokręcić z zalecanym momentem (sprawdzić w dokumentacji), aby zapewnić pewne połączenie i uniknąć nagrzewania. Należy zachować odpowiednie odstępy separacyjne między stycznikiem a innymi elementami instalacji, zgodnie z normami bezpieczeństwa.

FAQ

• Czy stycznik AF16-22-00-11 nadaje się do sterowania silnikami jednofazowymi? Nie – stycznik 4-biegunowy jest przeznaczony do pracy w układach trójfazowych. Do sterowania silnikami jednofazowymi należy zastosować stycznik 2-biegunowy.
• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd łączeniowy w trybie AC-1 wynosi 30A, co pozwala na sterowanie obwodami o tym maksymalnym obciążeniu.
• Czy stycznik można używać z napięciem stałym (DC)? Tak – stycznik obsługuje napięcie sterujące 20-60V zarówno AC, jak i DC, co zwiększa jego elastyczność w różnych aplikacjach.
