Stycznik mocy 9A, 3P, 4kW, 230V AC, 1NO, zaciski śrubowe | 11BG0910A230 Lovato Electric

Opis i Kluczowe Cechy

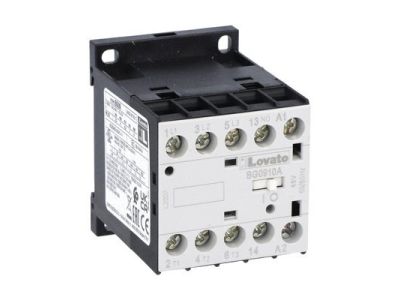

Stycznik mocy Lovato Electric o numerze katalogowym 11BG0910A230 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych i komercyjnych. Urządzenie charakteryzuje się prądem znamionowym 9A (w kategorii AC-3), co pozwala na efektywne sterowanie silnikami o mocy do 4 kW przy napięciu 400V. Wyposażony w trzy główne tory prądowe (3P) oraz jeden zintegrowany styk pomocniczy zwierny (1NO), stycznik ten zapewnia elastyczność w projektowaniu układów sterowania i sygnalizacji.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC gwarantuje kompatybilność ze standardowymi sieciami rozdzielczymi bez konieczności stosowania dodatkowych transformatorów.
• Kompaktowa budowa: Seria BG wyróżnia się niewielkimi gabarytami, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wysoka trwałość: Konstrukcja mechaniczna została zoptymalizowana pod kątem milionów cykli łączeniowych, co przekłada się na długą i bezawaryjną eksploatację.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują standardy dla aparatury niskonapięciowej i rozruszników silnikowych. Posiada również certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Dzięki swojej uniwersalności, stycznik 11BG0910A230 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem do bezpośredniego rozruchu silników klatkowych, sterowania układami grzewczymi, oświetleniowymi oraz systemami wentylacji. W automatyce budynkowej może służyć do załączania pomp, wentylatorów oraz innych odbiorników o charakterze indukcyjnym i rezystancyjnym. Zintegrowany styk pomocniczy 1NO pozwala na łatwą integrację z systemami nadrzędnymi PLC w celu monitorowania stanu pracy urządzenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co ułatwia szybką instalację i wymianę. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria BG od Lovato Electric pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła, co zwiększa możliwości konfiguracyjne układu.
• Jakie jest napięcie izolacji tego modelu? Styczniki serii BG charakteryzują się wysokim napięciem znamionowym izolacji Ui wynoszącym 690V, co zapewnia bezpieczeństwo pracy w trudnych warunkach.
• Czy stycznik posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Standardowo cewka nie posiada wbudowanego ogranicznika, jednak producent oferuje dedykowane moduły przeciwprzepięciowe (RC lub warystory), które można łatwo doinstalować.
