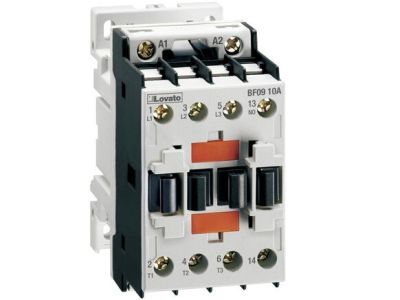

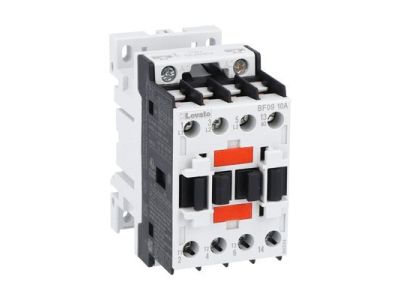

Stycznik mocy 9A, 3P, 4,2kW, 230V AC, 1NO, zaciski śrubowe | BF0910A230 Lovato Electric

Opis i Kluczowe Cechy

Stycznik mocy BF0910A230 renomowanej marki Lovato Electric to zaawansowany aparat łączeniowy zaprojektowany do pracy w wymagających układach automatyki przemysłowej oraz instalacjach elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym 9A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 4,2 kW przy napięciu 400V. Wyposażony w trzy główne styki zwierne (3P) oraz jeden zintegrowany styk pomocniczy typu NO (normalnie otwarty), umożliwia łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy.

• Napięcie sterujące: Cewka zasilana napięciem 230V AC zapewnia kompatybilność ze standardowymi sieciami rozdzielczymi bez konieczności stosowania dodatkowych transformatorów.
• Trwałość mechaniczna: Wysoka odporność na częste cykle łączeniowe gwarantuje długą żywotność urządzenia nawet w intensywnych procesach technologicznych.
• Zaciski śrubowe: Solidne przyłącza pozwalają na pewny montaż przewodów, minimalizując ryzyko poluzowania połączeń pod wpływem drgań.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy rozbudowanych systemach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych. Stycznik spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, które definiują parametry aparatury niskonapięciowej i rozdzielczej. Posiada również certyfikację CE oraz uznanie w systemach jakościowych UL/CSA, co umożliwia jego stosowanie na rynkach globalnych.

Zastosowanie

Stycznik BF0910A230 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w aplikacjach takich jak:

• Bezpośrednie rozruchy silników klatkowych w maszynach przemysłowych.
• Sterowanie układami grzewczymi i oświetleniowymi o dużym poborze prądu.
• Systemy wentylacji i klimatyzacji (HVAC), gdzie wymagana jest wysoka częstotliwość załączeń.
• Układy pompowe i hydroforowe w infrastrukturze komunalnej.
• Integracja z przekaźnikami czasowymi i sterownikami PLC w zaawansowanych liniach produkcyjnych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczem do bezawaryjnej pracy. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace elektroinstalacyjne. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Urządzenie powinno być montowane w pozycji pionowej lub z dopuszczalnym odchyleniem wskazanym w dokumentacji technicznej producenta, zapewniając swobodną cyrkulację powietrza wokół obudowy.

FAQ

1. Czy do tego modelu można dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii BF od Lovato Electric pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.

2. Jakie jest napięcie izolacji tego stycznika?
Styczniki serii BF charakteryzują się wysokim znamionowym napięciem izolacji (Ui) wynoszącym 690V, co zapewnia bezpieczeństwo pracy w standardowych sieciach niskiego napięcia.

3. Czy stycznik posiada zabezpieczenie przeciwprzeciążeniowe?
Sam stycznik służy do łączenia obwodów. W celu ochrony silnika przed przeciążeniem należy doposażyć układ w odpowiedni przekaźnik termiczny (termik) montowany bezpośrednio pod stycznikiem.
