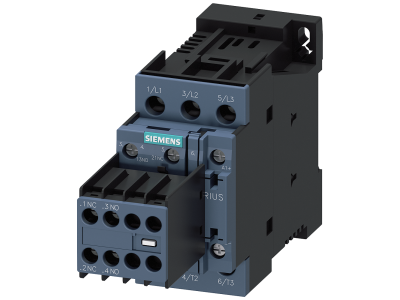

Stycznik AC-3, 17 A/7,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2025-1BB44 Siemens

Alternatywny kod produktu: 3RT20251BB44

Opis i Kluczowe Cechy

Stycznik Siemens SIRIUS 3RT2025-1BB44 to trójbiegunowy stycznik mocy kategorii AC-3 o prądzie 17 A i mocy 7,5 kW przy 400 V AC, przystosowany do cewki DC 24 V. Wyposażony w dwa styki zwierne NO i dwa rozwierne NC (2NO+2NC) oraz przyłącza śrubowe. Model ten zapewnia niezawodne łączenie obwodów silnikowych i sterowniczych, a jego kompaktowa budowa ułatwia integrację w szafach sterowniczych.

• Kategoria AC-3, prąd 17 A: Gwarantuje bezpieczne załączanie i wyłączanie silników indukcyjnych o mocy do 7,5 kW bez ryzyka uszkodzenia styków.
• Napięcie cewki DC 24 V: Umożliwia bezpośrednie sterowanie z układów automatyki niskiego napięcia stałego, np. z PLC lub przekaźników.
• Konfiguracja styków 2NO+2NC: Dwa niezależne obwody pomocnicze do sygnalizacji, blokad lub dodatkowego sterowania – elastyczność w projektowaniu układów.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i kontroli siły docisku.
• Kompaktowa konstrukcja 3-biegunowa: Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej wydajności dla obwodów silnikowych.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa dla aparatury łączeniowej. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Oznaczenia zacisków wykonano zgodnie z międzynarodowymi standardami, co ułatwia identyfikację i podłączenie.

Zastosowanie

Stycznik 3RT2025-1BB44 znajduje zastosowanie w układach sterowania silnikami oraz w obwodach pomocniczych instalacji przemysłowych i budynkowych. Dzięki kategorii AC-3 i napięciu cewki 24 V DC idealnie nadaje się do współpracy z nowoczesnymi sterownikami.

• Sterowanie silnikami trójfazowymi o mocy do 7,5 kW w agregatach, wentylatorach, pompach i sprężarkach.
• Przełączanie odbiorników w układach automatyki budynkowej – oświetlenie, ogrzewanie, klimatyzacja.
• Wykorzystanie styków pomocniczych 2NO+2NC do realizacji blokad elektrycznych, sygnalizacji pracy lub dodatkowych obwodów sterujących.
• Integracja z PLC i sterownikami niskonapięciowymi (DC 24 V) w szafach sterowniczych.

Wskazówki Montażowe

Montaż oraz podłączenie stycznika może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Stycznik mocuje się na szynie DIN TH35 (lub standardowej szynie 35 mm – w zależności od wersji). Przyłącza śrubowe dokręcaj z momentem zgodnym z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu znamionowego (17 A – min. 2,5 mm² dla miedzi). Zachowaj odstępy izolacyjne i nie przekraczaj dopuszczalnych temperatur otoczenia.

FAQ

• Czy stycznik ma wbudowane podświetlenie cewki? W standardowym wykonaniu 3RT2025-1BB44 nie zawiera diody ani neonówki sygnalizującej obecność napięcia sterującego – sygnalizację można zrealizować poprzez styki pomocnicze.
• Jaki stopień ochrony posiada ten stycznik? Producent nie podaje w karcie katalogowej stopnia IP dla samego aparatu – w typowych warunkach pracy w rozdzielnicy wymagana jest osłona zapewniająca IP20 (brak danych, nie zgadujemy).
• Czy styki pomocnicze 2NO+2NC są zwierne czy rozwierne? Są to dwa styki zwierne (NO) i dwa rozwierne (NC) – przy cewce odłączonej styki NO są rozwarte, a NC zwarte. Tryb pracy zależy od wymagań układu.
