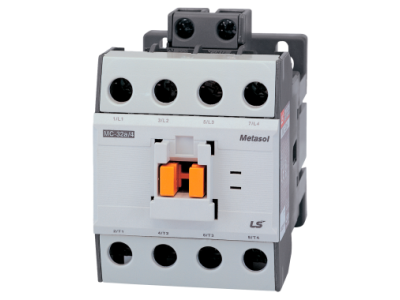

Stycznik mocy 4-polowy, klasa AC-3 15kW (32A) cewka 230VAC | MC-32A/4 230VAC Aniro

Alternatywny kod produktu: 1336019500

Opis i Kluczowe Cechy

Stycznik mocy 4-polowy MC-32A/4 (symbol MC-32A/4 230VAC) z cewką 230VAC to zaawansowane urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi o maksymalnym prądzie 32A i mocy 15kW w klasie AC-3. Wysoka niezawodność i trwałość konstrukcji gwarantują bezpieczeństwo w instalacjach przemysłowych, budynkach użyteczności publicznej oraz systemach automatyki.

• 4-podłączeniowe styki główne: Umożliwiają sterowanie czterema niezależnymi obwodami jednocześnie, idealne dla układów trójfazowych z neutralnym.
• Klasa AC-3 (15kW, 32A): Przeznaczony do bezpośredniego załączania i odłączania silników indukcyjnych oraz obciążeń rezystancyjnych o mocy do 15kW przy napięciu 400VAC.
• Cewka 230VAC: Zapewnia kompatybilność z typowymi napięciami sterującymi w instalacjach budynkowych i przemysłowych.
• Wytrzymała konstrukcja mechaniczna: Odporność na drgania i wstrząsy, długa żywotność styków (minimum 100 000 cykli łączeniowych).
• Bezpieczna praca w klasie AC-3: Zapewnia szybkie i pewne łączenie obciążeń indukcyjnych, minimalizując ryzyko uszkodzeń silników.

Zgodność z Normami

Stycznik spełnia wymagania normy PN-EN 60947-4-1 dotyczącej łączników niskonapięciowych, w tym styczników i rozłączników. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Stycznik 4-polowy MC-32A/4 znajduje zastosowanie w instalacjach wymagających zdalnego sterowania obwodami o dużych mocach oraz w systemach automatyki przemysłowej.

• Sterowanie silnikami trójfazowymi (np. wentylatory, pompy, przenośniki) w klasie AC-3.
• Zdalne załączanie i wyłączanie obwodów oświetleniowych o dużym poborze prądu.
• Układy automatyki budynkowej (np. centralne sterowanie klimatyzacją, ogrzewaniem).
• Zabezpieczanie i sterowanie obwodami grzewczymi lub rezystancyjnymi w zakładach przemysłowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu zasilającym. Urządzenie należy zamontować na szynie DIN lub odpowiedniej podstawie, zapewniając odpowiednią wentylację (odległość min. 50mm od innych urządzeń). Zaciski główne (oznaczone 1/L1, 3/L2, 5/L3, 7/L1) należy dokręcić z zalecanym momentem (sprawdzić w dokumentacji producenta). Cewkę sterującą (oznaczoną A1-A2) podłączyć do obwodu 230VAC zgodnie z polaryzacją. Przed uruchomieniem przeprowadzić test działania, sprawdzając poprawność załączania i wyłączania obwodów.

FAQ

• Czy stycznik może być stosowany do silników o mocy większej niż 15kW? Nie. Maksymalna moc w klasie AC-3 wynosi 15kW przy napięciu 400VAC. Dla większych obciążeń należy zastosować stycznik o wyższej klasie prądowej.
• Jaka jest żywotność styków stycznika? Stycznik jest zaprojektowany na minimum 100 000 cykli łączeniowych w normalnych warunkach pracy, zgodnie z normą PN-EN 60947-4-1.
• Czy stycznik wymaga dodatkowych zabezpieczeń? Tak. Stycznik powinien być zabezpieczony odpowiednimi wyłącznikami nadprądowymi (np. wyłącznikiem silnikowym) dobranymi do prądu znamionowego 32A, zgodnie z wymaganiami normy PN-EN 60947-2.
