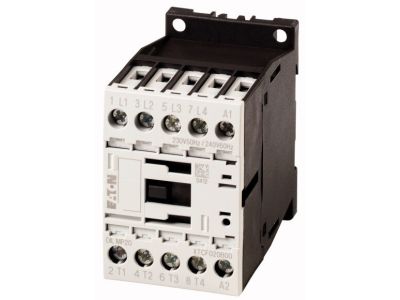

Stycznik mocy, 4 biegunowy 22A [AC-1] 0Z0R, DILMP20(230V50HZ,240V60HZ) | 276970 Eaton

Alternatywny kod produktu: DILMP20(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILMP20 (symbol 276970) to 4-biegunowy stycznik przystosowany do pracy w kategorii AC-1 z prądem znamionowym 22 A. Zapewnia niezawodne łączenie obwodów rezystancyjnych i obciążeń grzejnych. Wyposażony w podwójny zacisk skrzynkowy umożliwiający pewne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają montaż. Dzięki unifikacji wymiarów styczników AC i DC, możliwe jest stosowanie tych samych akcesoriów, co upraszcza projektowanie rozdzielnic.

• Prąd znamionowy 22 A (AC-1): Bezpieczna praca w obwodach o znacznym obciążeniu rezystancyjnym, np. grzałki, piece, bez ryzyka przegrzania styków.
• 4 bieguny (4P): Umożliwia przełączanie trzech faz i neutralnego w jednym urządzeniu, redukując liczbę komponentów w rozdzielnicy.
• Podwójny zacisk skrzynkowy: Zapewnia niezawodne połączenie przewodów o różnych przekrojach, minimalizując ryzyko poluzowania się połączeń.
• Czołowe przyłącza: Ułatwiają i przyspieszają podłączanie okablowania, skracając czas instalacji.
• Wymiary unifikowane dla AC i DC: Pozwalają na stosowanie tych samych akcesoriów (łączniki pomocnicze, układy ochronne, blokady mechaniczne), co upraszcza logistykę i montaż.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach zgodnie z wymaganiami standardu DIN. W danych producenta nie podano konkretnych numerów norm.

Zastosowanie

Stycznik DILMP20 sprawdza się w aplikacjach wymagających niezawodnego łączenia obwodów w instalacjach przemysłowych i budynkowych.

• Sterowanie obciążeniami rezystancyjnymi, takimi jak grzałki, piece elektryczne, bojlery.
• Przełączanie obwodów oświetleniowych dużych mocy (np. hale produkcyjne, magazyny).
• Automatyka budynkowa – załączanie odbiorników w systemach BMS.
• Jako element rozdzielnic głównych i podrozdzielnic w instalacjach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obowiązującymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta (zazwyczaj podany na obudowie lub w instrukcji). Połączenia wykonuj przy użyciu odpowiednich narzędzi, aby zapewnić trwały i bezpieczny styk.

FAQ

• Jaki jest stopień ochrony stycznika DILMP20? W dostępnych danych producent nie podał stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma ochronę IP20, ale dla konkretnego urządzenia zalecamy weryfikację w karcie katalogowej.
• Czy stycznik posiada podświetlenie LED? W dostarczonych danych nie ma wzmianki o podświetleniu. Stycznik DILMP20 jest urządzeniem bez wbudowanego wskaźnika LED. W razie potrzeby sygnalizacji można dołączyć odpowiedni moduł akcesoryjny (np. wtykany układ ochronny z sygnalizacją).
• Jaki jest tryb pracy styków w tym styczniku? Stycznik DILMP20 wyposażony jest w styki zwierne (NO – normally open). Oznacza to, że w stanie spoczynku są rozwarte, a po podaniu napięcia na cewkę zamykają obwód. Jest to typowe dla styczników mocy służących do załączania odbiorników.
