Stycznik mocy 4-bieg. 45A [AC-1] 1Z0R, DILMP45-10(230V50HZ,240V60HZ) DILM | 109826 Eaton

Alternatywny kod produktu: DILMP45-10(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

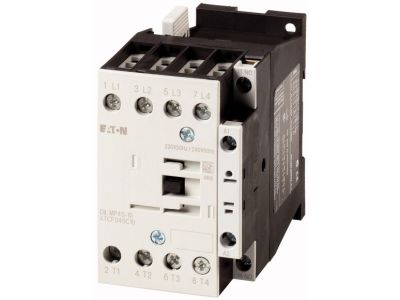

Stycznik mocy Eaton DILMP45-10 (nr kat. 109826) to czterobiegunowe urządzenie łączeniowe o prądzie znamionowym 45 A w kategorii AC-1, zasilane napięciem cewki 230 V 50 Hz / 240 V 60 Hz. Wyposażony w jeden styk pomocniczy zwierny (1Z0R). Dzięki podwójnym zaciskom skrzynkowym i czołowym przyłączom zapewnia szybki i pewny montaż. Uniwersalne wymiary styczników AC i DC umożliwiają stosowanie tych samych akcesoriów, co ułatwia projektowanie i magazynowanie.

• Prąd znamionowy 45 A w kategorii AC-1: Gwarantuje bezpieczną pracę przy obciążeniach rezystancyjnych oraz silnikach o lekkim rozruchu, bez ryzyka przegrzania styków.
• Podwójny zacisk skrzynkowy: Umożliwia niezawodne podłączenie przewodów o różnych przekrojach, skracając czas instalacji i zwiększając pewność połączeń.
• Czołowe przyłącza: Przyspieszają okablowanie nawet w ciasnych rozdzielnicach, poprawiając ergonomię pracy.
• Uniwersalna obudowa dla wersji AC i DC: Pozwala na korzystanie z tych samych akcesoriów (moduły pomocnicze, układy ochronne, blokada mechaniczna, przekaźnik silnikowy, zwora punktu gwiazdowego, łącznik równoległy, pokrywa IP2X), co upraszcza dobór i logistykę.
• Wbudowany styk pomocniczy 1Z0R: Zapewnia sygnalizację stanu załączenia bez potrzeby stosowania dodatkowych modułów, oszczędzając miejsce w szafie sterowniczej.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Producent deklaruje spełnienie wymagań dyrektywy niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Stycznik mocy DILMP45-10 znajduje zastosowanie w przemyśle oraz automatyce budynkowej tam, gdzie wymagane jest niezawodne łączenie obwodów o prądzie do 45 A.

• Sterowanie nagrzewnicami, piecami oporowymi i innymi odbiornikami rezystancyjnymi w instalacjach przemysłowych.
• Załączanie i wyłączanie silników elektrycznych o lekkim rozruchu (kategoria AC-1) w wentylacji, klimatyzacji i pompach.
• Impulsowe sterowanie styczników, przekaźników oraz wejść PLC w rozdzielnicach i szafach sterowniczych.
• Automatyka budynkowa – sterowanie oświetleniem, ogrzewaniem i systemami HVAC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski skrzynkowe należy dokręcać momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu znamionowego i warunków obciążenia. Zaleca się stosowanie dedykowanej pokrywy IP2X w celu ochrony przed przypadkowym dotknięciem części pod napięciem.

FAQ

• Czy stycznik ma podświetlenie? Stycznik nie posiada fabrycznego podświetlenia. W razie potrzeby można zastosować wtykane moduły sygnalizacyjne lub zewnętrzne lampki kontrolne.
• Jaki jest stopień ochrony obudowy? Podstawowy stopień ochrony to IP20. Dla zwiększenia ochrony przed dotykiem dostępna jest opcjonalna pokrywa IP2X.
• Jaki jest tryb pracy styku głównego? Styki główne są zwierne (normalnie otwarte) – dla kategorii AC-1 umożliwiają ciągłą pracę przy prądzie 45 A bez przekroczenia dopuszczalnej temperatury.
