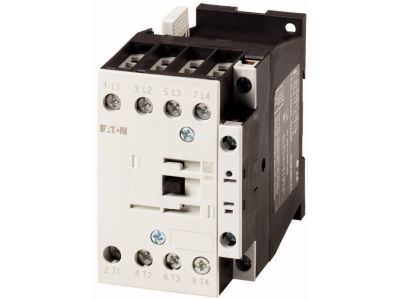

Stycznik mocy 4-bieg. 32A [AC-1] 1Z0R, DILMP32-10(230V50HZ,240V60HZ) DILM | 109797 Eaton

Alternatywny kod produktu: DILMP32-10(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 4-biegunowy DILMP32-10 (symbol 109797) z serii DILM przeznaczony do sterowania odbiornikami w kategorii użytkowej AC-1. Jego konwencjonalny prąd termiczny Ith wynosi 32 A (dla 3 biegunów otwartych), co pozwala na bezpieczną pracę z obciążeniami nieindukcyjnymi i o małej indukcyjności, takimi jak piece oporowe. Wbudowany styk pomocniczy 1NO (zwierny) umożliwia sygnalizację stanu załączenia lub realizację prostych układów sterowania. Cewka przystosowana do napięć 230 V 50 Hz / 240 V 60 Hz zapewnia uniwersalność zastosowania w różnych instalacjach.

• Konwencjonalny prąd termiczny Ith 32 A (otwarty): Gwarantuje niezawodne przewodzenie prądu bez ryzyka przegrzania styków w aplikacjach AC-1.
• Wbudowany styk pomocniczy 1NO: Umożliwia sygnalizację stanu stycznika lub sterowanie dodatkowymi obwodami bez konieczności montażu zewnętrznych modułów.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie przewodów, ułatwiając montaż i konserwację.
• Kategoria użytkowa AC-1: Optymalna do obciążeń rezystancyjnych, takich jak piece oporowe, grzejniki czy oświetlenie żarowe.
• Napięcie cewki 230 V 50 Hz / 240 V 60 Hz: Umożliwia pracę w standardowych sieciach energetycznych bez dodatkowych przetwornic.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jego parametry są potwierdzone badaniami producenta, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych.

Zastosowanie

Stycznik DILMP32-10 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, szczególnie tam, gdzie wymagane jest łączenie i rozłączanie obciążeń nieindukcyjnych.

• Sterowanie piecami oporowymi, grzejnikami elektrycznymi i innymi odbiornikami rezystancyjnymi.
• Załączanie oświetlenia żarowego, halogenowego lub LED o charakterze rezystancyjnym.
• Praca w szafach sterowniczych jako element wykonawczy dla systemów automatyki.
• Współpraca z przekaźnikami, PLC i sterownikami programowalnymi w układach rozdzielczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 zgodnej z normą EN 60715. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia. Momenty dokręcania zacisków śrubowych powinny być zgodne z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki i styków głównych.

FAQ

• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. Standardowo aparatura montowana w rozdzielnicy posiada IP20, jednak w środowisku przemysłowym należy zapewnić odpowiednią obudowę.
• Czy stycznik posiada podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Stan załączenia można kontrolować poprzez wbudowany styk pomocniczy 1NO podłączony do sygnalizacji.
• Do jakich obciążeń przeznaczony jest ten stycznik? Stycznik przeznaczony jest do kategorii AC-1 (obciążenia rezystancyjne). Maksymalna moc dla napięcia 380-400 V wynosi 7,5 kW, a dla 660-690 V – 11 kW.
