Stycznik mocy 3-bieg. 9A [AC-3] 3Z1R,DILM9-32(230V50HZ,240V60HZ) | 276795 Eaton

Alternatywny kod produktu: DILM9-32(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

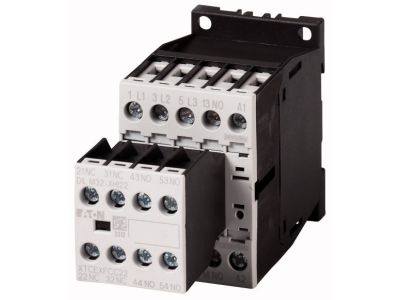

Stycznik mocy Eaton DILM9-32 (symbol 276795) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami indukcyjnymi. Charakteryzuje się znamionowym prądem roboczym 9 A w kategorii użytkowej AC-3 przy napięciu 380–400 V, co gwarantuje bezpieczną i niezawodną pracę przy rozruchu oraz wyłączaniu standardowych silników prądu przemiennego. Wyposażony jest w trzy styki główne i jeden styk pomocniczy rozwierny (3Z1R) oraz wbudowaną cewkę 230 V/50 Hz i 240 V/60 Hz. Montaż za pomocą zacisków śrubowych zapewnia trwałe i pewne połączenie.

• Prąd znamionowy AC-3 9 A (380–400 V): Umożliwia niezawodne sterowanie silnikami indukcyjnymi o odpowiedniej mocy bez ryzyka przeciążenia styków podczas rozruchu.
• 3 bieguny główne + 1 styk pomocniczy rozwierny (3Z1R): Kompaktowa budowa pozwala na jednoczesne łączenie obwodu głównego i realizację sygnalizacji lub blokady bez konieczności stosowania dodatkowych modułów.
• Kategorie użytkowe AC-1, AC-3, AC-4: Uniwersalność zastosowań – od obciążeń rezystancyjnych (AC-1) przez standardowe silniki (AC-3) po odwracanie i hamowanie (AC-4).
• Cewka 230 V 50 Hz / 240 V 60 Hz: Elastyczność zasilania w różnych sieciach elektrycznych, ułatwiająca integrację w istniejących instalacjach.
• Przystosowany do silników o klasie sprawności IE3: Zapewnia zgodność z nowoczesnymi standardami efektywności energetycznej (potwierdzone logo na opakowaniu).

Zgodność z Normami

Stycznik DILM9-32 spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi dla styczników silnikowych. Producent gwarantuje zgodność z wymaganiami dla urządzeń współpracujących z silnikami o klasie sprawności IE3 (co potwierdza stosowne oznakowanie na opakowaniu).

Zastosowanie

Stycznik Eaton DILM9-32 znajduje zastosowanie w przemyśle oraz w instalacjach budynkowych, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników, szczególnie silników indukcyjnych. Sprawdzi się w następujących scenariuszach:

• Sterowanie pracą standardowych silników indukcyjnych (kategoria AC-3) w pompach, wentylatorach, sprężarkach i maszynach produkcyjnych.
• Praca w aplikacjach wymagających rozruchu, podłączania, cofania lub hamowania silników (kategoria AC-4).
• Łączenie obciążeń rezystancyjnych, takich jak piece oporowe i grzałki (kategoria AC-1).
• Współpraca z układami automatyki budynkowej i sterowania PLC jako element wykonawczy z wbudowanym stykiem pomocniczym do sygnalizacji stanu.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub płycie montażowej. Należy zastosować przewody o przekroju dobranym do prądu znamionowego i warunków środowiskowych, a zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki sterującej (230 V 50 Hz / 240 V 60 Hz).

FAQ

• Czy stycznik posiada wbudowany styk pomocniczy? Tak, model DILM9-32 w wersji 3Z1R zawiera jeden styk rozwierny (NC) oprócz trzech styków głównych. Można go wykorzystać do sygnalizacji stanu załączenia stycznika lub blokad.
• Jaki jest prąd znamionowy dla kategorii AC-1? W dostarczonych danych nie podano konkretnej wartości dla AC-1. Należy kierować się prądem cieplnym umownym na wolnym powietrzu (Ith) podanym w karcie katalogowej producenta. Dla obciążeń rezystancyjnych zwykle prąd AC-1 jest wyższy niż AC-3, jednak w tym opisie nie dysponujemy tą informacją.
• Czy stycznik nadaje się do silników o klasie sprawności IE3? Tak, urządzenie jest odpowiednie dla silników IE3, co zostało potwierdzone przez producenta odpowiednim logo na opakowaniu. Należy jednak zawsze sprawdzać zgodność parametrów prądowych stycznika z danymi silnika.
