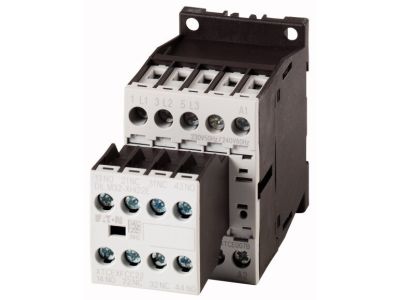

Stycznik mocy 3-bieg. 9A [AC-3] 2Z2R, DILM9-22(230V50HZ,240V60HZ) DILM | 106361 Eaton

Alternatywny kod produktu: DILM9-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM9-22 firmy Eaton to trójbiegunowy stycznik o prądzie znamionowym 9 A w kategorii AC-3, wyposażony w dwa styki zwierne (Z) i dwa rozwierne (R). Dzięki podwójnym zaciskom skrzynkowym umożliwia niezawodne i szybkie okablowanie przewodów o różnych przekrojach. Czołowe przyłącza skracają czas montażu, a unifikacja wymiarów dla wersji AC i DC pozwala na stosowanie tych samych akcesoriów.

• Prąd znamionowy 9 A (AC-3): Gwarantuje bezpieczną pracę przy łączeniu silników i innych odbiorników indukcyjnych o umiarkowanej mocy, bez ryzyka nadmiernego nagrzewania styków.
• Styki pomocnicze 2Z+2R: Zapewniają elastyczność w realizacji układów sterowania – sygnalizacja, sprzężenia zwrotne, blokady.
• Cewka przystosowana do napięcia 230 V 50 Hz / 240 V 60 Hz: Umożliwia pracę w sieciach standardowych napięć zasilania obwodu sterowania.
• Podwójny zacisk skrzynkowy i czołowe przyłącza: Ułatwiają podłączanie przewodów o różnych przekrojach, redukując czas instalacji i ryzyko błędów.
• Uniwersalne wymiary dla styczników AC i DC: Pozwalają na stosowanie wspólnych akcesoriów, zmniejszając stan magazynowy i upraszczając konfigurację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zgodny z ogólnymi standardami DIN dla aparatury modułowej. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Stycznik DILM9-22 przeznaczony jest do sterowania odbiornikami w układach automatyki przemysłowej i budynkowej. Sprawdza się w aplikacjach wymagających niezawodnego załączania i wyłączania obciążeń indukcyjnych.

• Sterowanie silnikami elektrycznymi (kategoria AC-3) – np. pomp, wentylatorów, sprężarek.
• Załączanie i wyłączanie nagrzewnic, oświetlenia oraz innych odbiorników rezystancyjnych i indukcyjnych.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz układami PLC do budowy sekwencji sterowania.
• Montaż w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych w przemyśle oraz budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i pomocniczym. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj zaciski momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu obciążenia zgodnie z normami instalacyjnymi.

FAQ

• Jaka jest kategoria użytkowania stycznika? Stycznik przystosowany jest do pracy w kategorii AC-3, co oznacza łączenie silników indukcyjnych – rozruch i wybieg przy obciążeniu znamionowym.
• Ile styków pomocniczych posiada i w jakiej konfiguracji? Wyposażony jest w 2 styki zwierne (Z) i 2 styki rozwierne (R), co daje łącznie 4 styki pomocnicze.
• Jakie napięcie cewki jest wymagane? Cewka zasilana jest napięciem 230 V przy częstotliwości 50 Hz lub 240 V przy 60 Hz (w zależności od sieci).
