Stycznik mocy 3-bieg. 9A [AC-3] 0Z1R, DILM9-01(230V50HZ,240V60HZ) | 276725 Eaton

Alternatywny kod produktu: DILM9-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

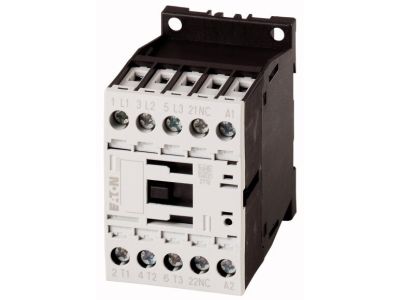

Stycznik mocy Eaton DILM9-01 (symbol 276725) to 3-biegunowy stycznik przystosowany do pracy w kategorii AC‑3 z prądem znamionowym 9 A i napięciem cewki 230 V 50 Hz / 240 V 60 Hz. Wyposażony w podwójne zaciski skrzynkowe, które umożliwiają pewne przyłączanie przewodów o różnych przekrojach, co przyspiesza i ułatwia okablowanie. Dzięki czołowym przyłączom okablowanie można wykonać szybko i wygodnie. Wymiary styczników AC i DC są identyczne, co pozwala na stosowanie tych samych akcesoriów.

• Podwójne zaciski skrzynkowe: Umożliwiają niezawodne okablowanie przewodów o różnych przekrojach, zwiększając elastyczność instalacji.
• Czołowe przyłącza: Zapewniają szybki i wygodny dostęp do okablowania, skracając czas montażu.
• Prąd znamionowy 9 A (AC‑3): Odpowiedni do sterowania silnikami i odbiornikami o umiarkowanym obciążeniu, zapewniając bezpieczną pracę bez przegrzewania styków.
• Napięcie cewki 230 V 50/60 Hz: Kompatybilne z standardowymi instalacjami sieciowymi, łatwe w integracji.
• Uniwersalne wymiary dla styczników AC i DC: Umożliwiają korzystanie z tych samych akcesoriów (moduły łączników pomocniczych, blokady mechaniczne, ochronne przekaźniki silnikowe itp.), upraszczając logistykę i rozbudowę układu.

Zgodność z Normami

Stycznik Eaton DILM9-01 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Produkt spełnia wymagania dla aparatury modułowej montowanej w rozdzielnicach elektrycznych.

Zastosowanie

Stycznik znajduje zastosowanie w układach sterowania maszyn, automatyce budynkowej oraz wszędzie tam, gdzie wymagane jest przełączanie obwodów silnikowych i innych odbiorników prądu przemiennego.

• Sterowanie silnikami trójfazowymi o prądzie do 9 A w kategorii AC‑3.
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w rozdzielnicach przemysłowych.
• Budowa układów automatyki – jako element wykonawczy w połączeniu z przekaźnikami, PLC lub stycznikami pomocniczymi.
• Zastosowanie w systemach HVAC, pompach, wentylatorach i innych urządzeniach wymagających niezawodnego łączenia obwodów.

Wskazówki Montażowe

Montaż i obsługa stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Przekrój podłączanych przewodów należy dobrać do prądu obciążenia i warunków instalacji. Momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną stycznika – w przypadku braku danych zaleca się stosowanie standardowych wartości dla zacisków skrzynkowych (np. 0,8–1,2 Nm). Należy zapewnić odpowiednią wentylację w rozdzielnicy, aby nie przekroczyć temperatury dopuszczalnej stycznika.

FAQ

• Czy stycznik ma podświetlenie LED? Stycznik nie posiada fabrycznego podświetlenia ani wbudowanego wskaźnika LED. Stan pracy można monitorować za pomocą zewnętrznych modułów sygnalizacyjnych lub łączników pomocniczych.
• Jaki jest stopień ochrony? Dokumentacja nie podaje konkretnego stopnia ochrony. Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed dotknięciem palcem i ciałami stałymi >12 mm).
• Czy stycznik ma zestyk normalnie otwarty czy zamknięty? Zestyki główne stycznika są normalnie otwarte (NO). Styk pomocniczy (oznaczenie 0Z1R) może być konfigurowany – zalecamy sprawdzenie jego trybu w dokumentacji technicznej producenta.
