Stycznik mocy 3-bieg. 95A [AC-3] 2Z2R, DILM95-22(230V50HZ,240V60HZ) DILM | 239527 Eaton

Alternatywny kod produktu: DILM95-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

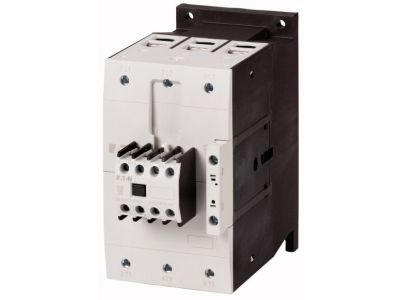

Stycznik mocy Eaton DILM95-22 (symbol 239527) to trójbiegunowy łącznik przystosowany do pracy w kategorii AC-3 z prądem 95 A, wyposażony w cewkę sterowaną napięciem 230 V (50 Hz) / 240 V (60 Hz). Posiada dwa styki pomocnicze NO (2Z) i dwa NC (2R), a zastosowanie podwójnego zacisku skrzynkowego oraz czołowych przyłączy znacząco przyspiesza i upraszcza okablowanie. Szerokość modułu – zgodna z wymiarami standardowej aparatury modułowej Eaton, co pozwala na stosowanie tych samych akcesoriów w wersjach AC i DC.

• Prąd znamionowy 95 A (AC-3): Gwarantuje bezpieczne łączenie obwodów silnikowych i innych odbiorników o wysokim prądzie rozruchowym bez ryzyka przegrzania styków.
• Styki pomocnicze 2×NO + 2×NC (2Z2R): Umożliwiają realizację układów samopodtrzymania, sygnalizacji oraz sprzężeń zwrotnych bez konieczności stosowania dodatkowych modułów.
• Podwójny zacisk skrzynkowy i czołowe przyłącza: Ułatwiają podłączanie przewodów o różnych przekrojach i przyspieszają montaż w szafie sterowniczej.
• Jednakowe wymiary styczników AC i DC: Pozwalają na korzystanie z tych samych akcesoriów (moduły łączników pomocniczych, ochronne bloki RC, łączniki równoległe itp.), co upraszcza logistykę i magazynowanie.
• Szeroki zakres dostępnych akcesoriów: Moduły wyzwalaczy, układy ochronne, blokada mechaniczna, przekaźnik silnikowy, zwora punktu gwiazdowego – wszystko z myślą o elastycznym rozbudowywaniu układu.

Zgodność z Normami

Stycznik Eaton DILM95-22 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN, co potwierdza certyfikat CE. Przeznaczony do bezpiecznej pracy w instalacjach przemysłowych i budynkowych, spełniając rygorystyczne kryteria dotyczące wytrzymałości elektrycznej i mechanicznej.

Zastosowanie

Dzięki kategorii AC-3 i prądowi 95 A stycznik idealnie nadaje się do sterowania silnikami oraz innymi odbiornikami o charakterze indukcyjnym. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Sterowanie trójfazowymi silnikami asynchronicznymi (klatkowymi) w napędach przenośników, pomp, wentylatorów i sprężarek.
• Załączanie i wyłączanie odbiorników rezystancyjnych i indukcyjnych w szafach sterowniczych maszyn.
• Realizacja impulsów sterujących dla przekaźników, styczników mniejszej mocy lub wejść układów PLC.
• Wykorzystanie w systemach automatyki budynkowej – sterowanie oświetleniem, klimatyzacją, systemami oddymiania.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Stycznik przeznaczony jest do mocowania na szynie DIN TH35 (TS35). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych zaleceń grozi uszkodzeniem stycznika i utratą gwarancji. Po zakończeniu montażu sprawdź działanie styków pomocniczych i poprawność okablowania.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub sygnalizację LED? W standardowej wersji DILM95-22 nie ma fabrycznego podświetlenia. W razie potrzeby można zastosować zewnętrzny moduł sygnalizacyjny (dostępny jako akcesorium) lub dołączyć diodę LED do styków pomocniczych.
• Jaki jest stopień ochrony obudowy? Dla styczników przeznaczonych do montażu w szafie sterowniczej (na szynie TH35) typowy stopień ochrony to IP20, co zapewnia ochronę przed dotykiem palcem. Szczegółowe dane dla konkretnych warunków pracy należy sprawdzić w dokumentacji technicznej.
• Czy stycznik pracuje w trybie AC-3 czy AC-1? Podany prąd znamionowy 95 A dotyczy kategorii AC-3 (sterowanie silnikami). W kategorii AC-1 (obciążenia rezystancyjne) stycznik może przenosić wyższy prąd, ale producent nie podaje tej wartości – dla bezpieczeństwa należy stosować go głównie zgodnie z przeznaczeniem, tj. w układach AC-3.
