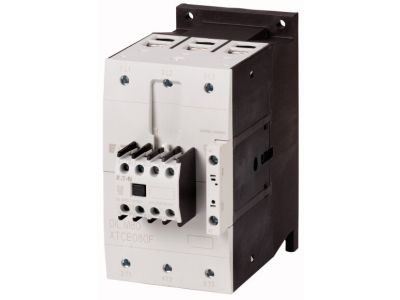

Stycznik mocy 3-bieg. 80A [AC-3] 2Z2R, DILM80-22(230V50HZ,240V60HZ) DILM | 239449 Eaton

Alternatywny kod produktu: DILM80-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy 3-biegunowy 80A w kategorii AC-3 z konfiguracją styków pomocniczych 2Z (zwierne) + 2R (rozwierne), oznaczony symbolem 239449 (typ DILM80-22). Przeznaczony do pracy przy napięciu cewki 230 V AC 50 Hz / 240 V AC 60 Hz. Wyposażony w podwójny zacisk skrzynkowy umożliwiający niezawodne okablowanie przewodów o różnych przekrojach, a czołowe przyłącza przyspieszają podłączanie przewodów. Jednakowe wymiary styczników prądu przemiennego i stałego pozwalają na stosowanie tych samych akcesoriów, co upraszcza logistykę i montaż.

• Prąd znamionowy 80 A (AC-3): Gwarantuje bezpieczne przełączanie silników o dużym prądzie rozruchowym, bez ryzyka przegrzania styków – idealny do zastosowań przemysłowych.
• Podwójny zacisk skrzynkowy: Umożliwia pewne i trwałe połączenie przewodów o różnych przekrojach, zwiększając niezawodność okablowania.
• Czołowe przyłącza: Ułatwiają i przyspieszają prace montażowe, redukując czas instalacji w rozdzielnicach.
• Uniwersalne wymiary dla AC i DC: Te same akcesoria (np. moduły łączników pomocniczych, układy ochronne) pasują do wersji AC i DC, co obniża koszty magazynowania i upraszcza konfigurację.
• Bogaty wybór akcesoriów: Możliwość rozbudowy o moduły łączników pomocniczych (montaż boczny), wtykane układy ochronne, blokadę mechaniczną, elektroniczny moduł czasowy, ochronny przekaźnik silnikowy, zworę punktu gwiazdowego, łącznik równoległy oraz pokrywę IP2X – elastyczność dopasowania do wymagań instalacji.

Zgodność z Normami

Stycznik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej w instalacjach niskiego napięcia, zapewniając bezpieczną pracę w przewidzianym zakresie parametrów.

Zastosowanie

Stycznik znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o znacznej mocy, szczególnie w układach sterowania silnikami. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie trójfazowymi silnikami indukcyjnymi (pompy, wentylatory, sprężarki, przenośniki) w kategorii AC-3.
• Łączenie obwodów grzewczych, oświetlenia przemysłowego oraz innych odbiorników rezystancyjnych i indukcyjnych.
• Współpraca z przekaźnikami silnikowymi oraz modułami czasowymi w szafach sterowniczych.
• Integracja z systemami automatyki budynkowej (BMS) do zdalnego sterowania urządzeniami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub zacisków należy dobrać zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego obwodu (zalecany minimalny przekrój wg norm).

FAQ

• Jakie jest napięcie cewki tego stycznika? Napięcie cewki wynosi 230 V AC 50 Hz / 240 V AC 60 Hz. Stycznik jest przystosowany do zasilania napięciem przemiennym w podanym zakresie częstotliwości.
• Jaki prąd znamionowy i kategoria użytkowania ma stycznik? Prąd znamionowy w kategorii AC-3 (bezpośrednie załączanie silników) wynosi 80 A. Jest to wartość określająca bezpieczną pracę przy przełączaniu silników o dużym prądzie rozruchowym.
• Czy do tego stycznika można dokupić ochronny przekaźnik silnikowy? Tak, w ofercie akcesoriów znajduje się ochronny przekaźnik silnikowy (np. typu ZB lub podobny), który można bezpośrednio podłączyć do stycznika. Należy go dobrać do prądu znamionowego silnika.
