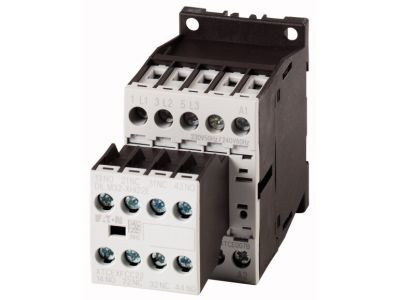

Stycznik mocy 3-bieg. 7A [AC-3] 2Z2R, DILM7-22(230V50HZ,240V60HZ) DILM | 106360 Eaton

Alternatywny kod produktu: DILM7-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILM7-22 (symbol 106360) firmy Eaton to trójbiegunowe urządzenie przeznaczone do sterowania i ochrony silników elektrycznych, załączania instalacji oświetleniowych, grzewczych, wentylacji i transformatorów. Prąd znamionowy 7A w kategorii AC-3 zapewnia niezawodne łączenie obciążeń silnikowych, a wbudowane styki pomocnicze 2Z (NO) i 2R (NC) rozszerzają możliwości układów sterowania i sygnalizacji. Cewka przystosowana do napięcia 230 V 50 Hz / 240 V 60 Hz umożliwia pracę w różnych sieciach zasilających.

• Prąd znamionowy 7A w kategorii AC-3: gwarantuje bezpieczne łączenie silników indukcyjnych klatkowych przy pełnym obciążeniu, z wysoką trwałością łączeniową.
• Zestyk pomocniczy 2Z + 2R: pozwala na realizację układów samopodtrzymania, sygnalizacji stanu oraz blokad wzajemnych bez konieczności stosowania dodatkowych przekaźników.
• Cewka 230 V 50 Hz / 240 V 60 Hz: uniwersalne zasilanie cewki, kompatybilne z sieciami 230 V w Europie oraz 240 V w innych regionach, co upraszcza magazynowanie i zastosowanie.
• Montaż na szynie TH35 (DIN 35 mm): szybki i pewny montaż w rozdzielnicach i szafach sterowniczych, zgodny ze standardem DIN.
• Kompaktowa konstrukcja DILM: oszczędność miejsca w szafie sterowniczej, ułatwiona instalacja w ograniczonej przestrzeni.

Zgodność z Normami

Stycznik zaprojektowano zgodnie z wymaganiami dyrektywy niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, potwierdzający spełnienie europejskich standardów bezpieczeństwa. Produkt przeznaczony do pracy w obwodach kategorii AC-3 zgodnie z klasyfikacją międzynarodową.

Zastosowanie

Stycznik DILM7-22 znajduje zastosowanie w przemyśle oraz instalacjach budynkowych do załączania i wyłączania obwodów silnikowych, grzewczych, oświetleniowych i transformatorów. Dzięki wbudowanym stykom pomocniczym idealnie nadaje się do układów automatyki.

• Sterowanie trójfazowymi silnikami klatkowymi (kategoria AC-3), np. napędy wentylatorów, pomp, sprężarek i przenośników.
• Załączanie obwodów grzewczych i oświetleniowych w systemach automatyki budynkowej i przemysłowej.
• Impulsowe sterowanie większymi stycznikami w układach kaskadowych – styki pomocnicze umożliwiają budowę samopodtrzymania.
• Sygnalizacja stanu łączeniowego dla układów PLC, paneli operatorskich i systemów nadzoru.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 zgodnie z normą DIN. Przekroje przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając obciążalność prądową. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Jakie napięcie cewki posiada ten stycznik? Stycznik DILM7-22 wyposażony jest w cewkę przystosowaną do napięcia 230 V przy częstotliwości 50 Hz oraz 240 V przy 60 Hz. Może być zasilany z typowych sieci europejskich (230 V/50 Hz) oraz niektórych instalacji o napięciu 240 V/60 Hz.
• Co oznacza oznaczenie 2Z2R na styczniku? Oznaczenie 2Z2R informuje o wyposażeniu w dwa styki normalnie otwarte (Z = NO) oraz dwa styki normalnie zamknięte (R = NC). Są to styki pomocnicze, które umożliwiają realizację układów sterowania i sygnalizacji bez dodatkowych przekaźników.
• Do jakich obciążeń przeznaczony jest stycznik 7A w kategorii AC-3? Kategoria AC-3 oznacza łączenie silników indukcyjnych klatkowych – rozruch i wyłączanie przy pełnym obciążeniu. Prąd 7A determinuje maksymalny prąd silnika w tej kategorii; dobór konkretnej mocy silnika należy przeprowadzić na podstawie jego prądu znamionowego i danych katalogowych producenta.
